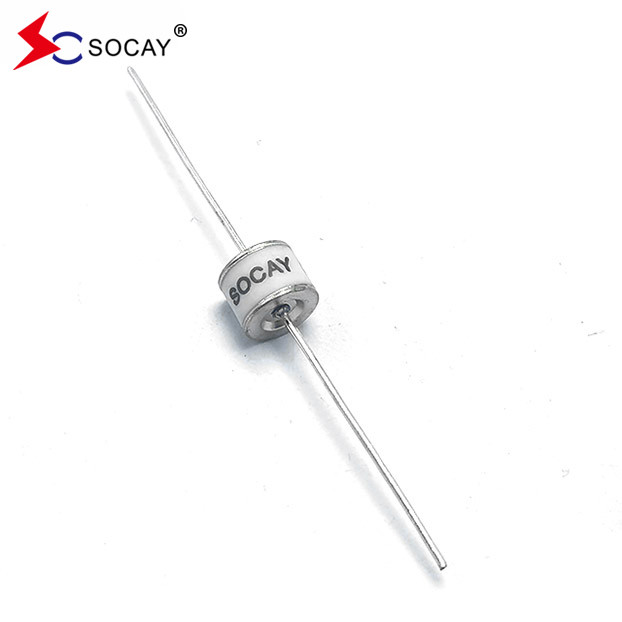

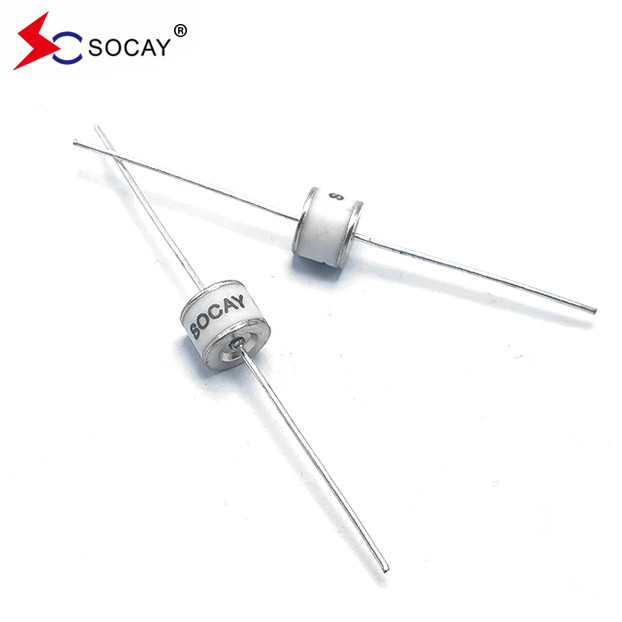

أنبوب GDT السيراميكي القائم المحوري 800 فولت SC2E8-800ML المكونات الكلاسيكية
ورقة بيانات:(SC2E8_v91)1.pdf
دائرة تطبيق نموذجية لأنبوب تفريغ الغاز (GDT)
تستخدم أنابيب تفريغ الغاز السيراميكية على نطاق واسع في خطوط الاتصالات وحماية خطوط الكهرباء للمنتجات الإلكترونية مثل الاتصالات والأمن والصناعة.عندما تستخدم في حماية خطوط الكهرباء، أنابيب تفريغ الغاز السيراميكية (GDT)
يتم تطبيقها في سلسلة مع MOV أو TVS ، كما هو موضح في الشكل 2. الشكل 3 يظهر حماية واجهة RJ45 ، والشكل 4 والشكل 5 يظهروا واجهة RS485 و BNC على التوالي.
مخطط حماية واجهة على مستويين، المستوى الأول يستخدم أنبوب تفريغ الغاز السيراميكي.
| رقم الجزء | العلامة | (دي سي سبارك) فوق الجهد | أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
الاسمية تيار التفريغ النبضي | الحد الأقصى لتيار التفريغ | الاسمية تيار التفريغ النبضي | الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A | @8/20μs ± 5 مرات | @8/20μs مرة واحدة | 50 هرتز 1الثانية 10أوقات | @10/1000μs 300 مرة | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | (سوكاي) 420M | 420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | (سوكاي) 470M | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | (سوكاي) 600م | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | (سوكاي) 800م | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
الخصائص الرئيسية لأنبوب تفريغ الغاز
>جهد انقطاع التيار المباشر: 70 ~ 7500 فولت
> تيار تفريغ الضربة (8/20 μs): ما لا يزيد عن 100 kA
> تيار تفريغ الضربة (10/350 μs): ما لا يزيد عن 100 kA
> تيار تفريغ تردد الطاقة (1s): 20A كحد أقصى
> تيار تفريغ التردد الكهربائي (0.2 ثانية): 300 A كحد أقصى
>جهد القوس: 10 ~ 35 فولت
>مقاومة العزل: ما لا يقل عن 1 GΩ
>القدرة: 0.2 pF على الأقل
خصائص أنبوب تفريغ الغاز السيراميكي
> سعة التقاطع منخفضة، سعة التقاطع لمعظم المنتجات المتسلسلة لا تتجاوز 2pF، وسعة التقاطع لمنتجات التدفق الكبير للغاية هي في عشرات إلى عشرات picofarads;
> معدل تدفق كبير، لدينا أنبوب تفريغ الغاز السيراميكي (GDT) وحدة واحدة لديها نطاق معدل تدفق 8/20μs من 500A إلى 100kA؛
> مقاومة العزل العالية ، عموما فوق 1GΩ ، ليس من السهل أن يشيخ ولها موثوقية عالية.
> نطاق فولتاج انقطاع التيار المباشر هو 75V ~ 6000V ، نطاق فولتاج انقطاع النبض هو 600V ~ 7800V ؛
> حزم مختلفة ، بما في ذلك أجهزة SMD وأجهزة plug-in ، وأجهزة ذو طرفين وأجهزة ذات ثلاثة طرفات ، لتلبية احتياجات التطبيقات المختلفة ؛
> سهلة التثبيت
