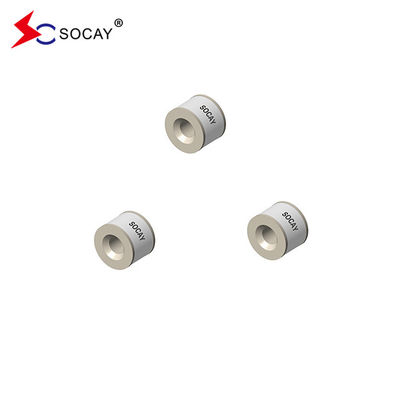

230 فولت 1.5pF أنبوب تفريغ الغاز السيراميكي SC2E8-230H ، SOCAY 2-الكترود GDT لمعدات CATV
ورقة بيانات:(SC2E8_v91)1.pdf
هذه المكونات الوقائية لا غنى عنها أيضا في قطاعات أخرى.في أماكن العملاء معدات مثل موديمات DSL، موجهات WLAN، أجهزة التلفزيون وموديمات الكابلات في معدات تكييف الهواء، يقدم مفهوم الصندوق الأسود المتكامل حماية تدريجية من خلال الجمع بين المعتقلين مع الوارستورات، PTC، الديودات والمحفز.
| رقم الجزء | العلامة |
(دي سي سبارك) فوق الجهد |
أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ |
الاسمية تيار التفريغ النبضي |
الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
(سوكاي) 75H |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | < 1.5pF | 15 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
(سوكاي) 90H |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 15 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
(سوكاي) 150 ساعة |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
(سوكاي) 230H |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
(سوكاي) 250H |
250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
(سوكاي) 300H |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
(سوكاي) 350H |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
(سوكاي) 420H |
420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
(سوكاي) 470H |
470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
(سوكاي) 600H |
600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
(سوكاي) 800H |
800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 20KA | 25KA | 20A | 200A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 |
|||||||||||
التحذيرات والتحذيرات:
