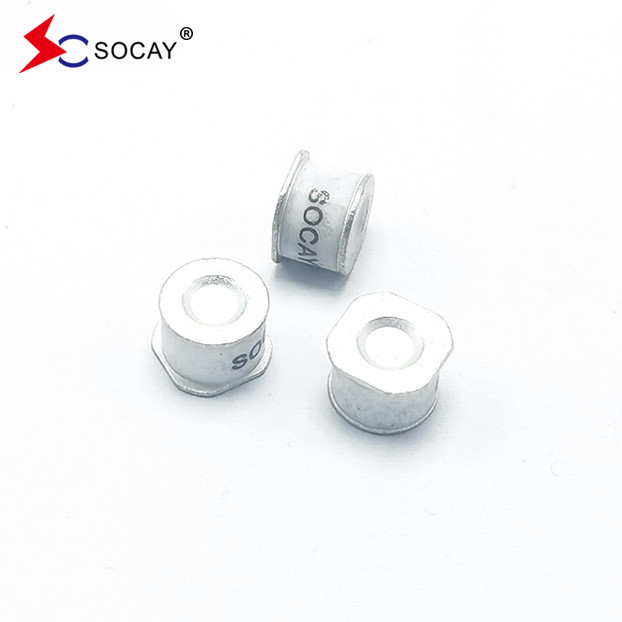

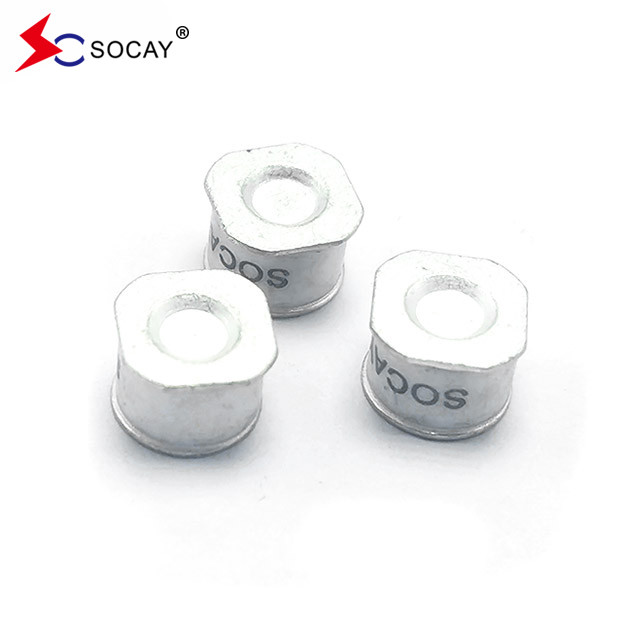

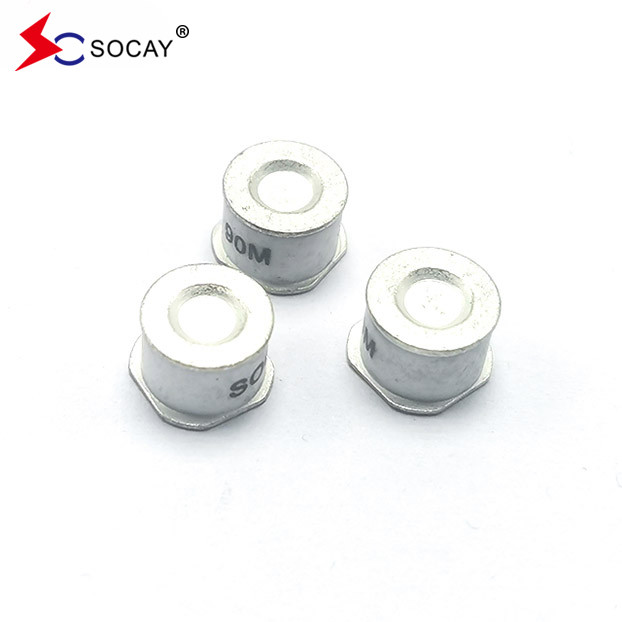

أنبوب تفريغ الغاز السيراميكي SMD SC2E8-350MSMD ، GDT المرفق على السطح
ورقة بيانات:(SC2E8_v91)1.pdf
| رقم الجزء | العلامة |
(دي سي سبارك) فوق الجهد |
أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ |
الاسمية تيار التفريغ النبضي |
الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
(سوكاي) 75M |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
(سوكاي) 90M |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
(سوكاي) 150م |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
(سوكاي) 230M |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
(سوكاي) 250 مليون |
250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
(سوكاي) 300م |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
(سوكاي) 350م |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
| المواد |
مدعومة جهاز:الأسلاك المصفوفة بالنيكل مع الأسلاك المصفوفة بالستين صعود السطح:مغلفة بالقصدير |
|
| علامة المنتج |
SحسناًXXXم/س XXX - الجهد الاسمي M - 10KA H - 20KA |
|
|
إضاءة إلى قوس التيار الانتقالي |
< 0.5 آمبر | |
| فولتاج الإضاءة | ~ 60 فولت | |
|
التخزين العمليات الحرارة |
-40 إلى +90 درجة مئوية | |
| الوزن | SC2E8-XXXML | ~ 1.5 غرام |
| SC2E8-xxxHL | ~ 1.6 غرام | |
| SC2E8-XXXM/ساعة | ~ 1.35 غرام | |
| SC2E8-XXXM/HSMD | ~ 1.5 غرام | |
| الفئة المناخية (IEC 60068-1) | 40/ 90/ 21 | |
