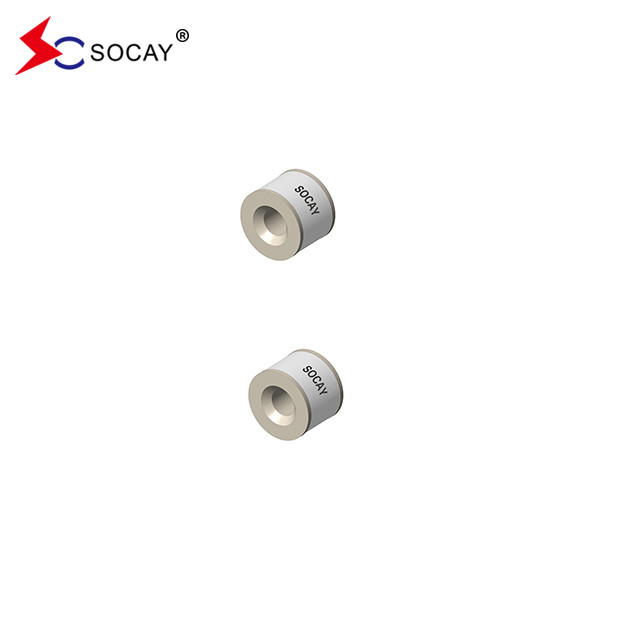

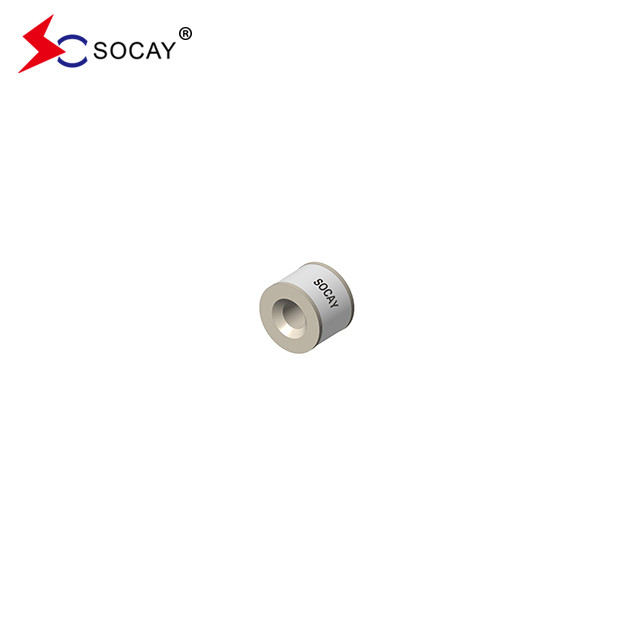

1.5pF بدون سلك إغلاق أنبوب تفريغ الغاز SC2E8-230M، 2-الكترود GDT
ورقة بيانات:(SC2E8_v91)1.pdf
هذه المكونات الوقائية لا غنى عنها أيضا في قطاعات أخرى.في أماكن العملاء معدات مثل موديمات DSL، موجهات WLAN، أجهزة التلفزيون وموديمات الكابلات في معدات تكييف الهواء، يقدم مفهوم الصندوق الأسود المتكامل حماية تدريجية من خلال الجمع بين المعتقلين مع الوارستورات، PTC، الديودات والمحفز.
| رقم الجزء | العلامة |
(دي سي سبارك) فوق الجهد |
أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ |
الاسمية تيار التفريغ النبضي |
الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
(سوكاي) 75M |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
(سوكاي) 90M |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
(سوكاي) 150م |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
(سوكاي) 230M |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
(سوكاي) 250 مليون |
250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
(سوكاي) 300م |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
(سوكاي) 350م |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
