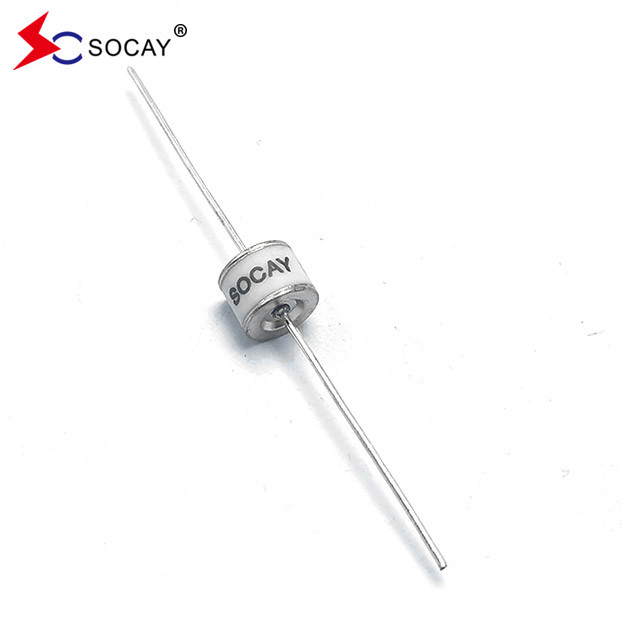

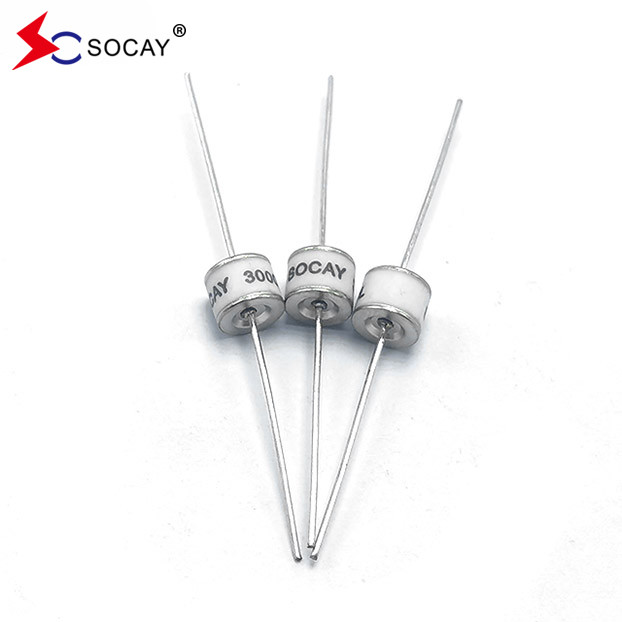

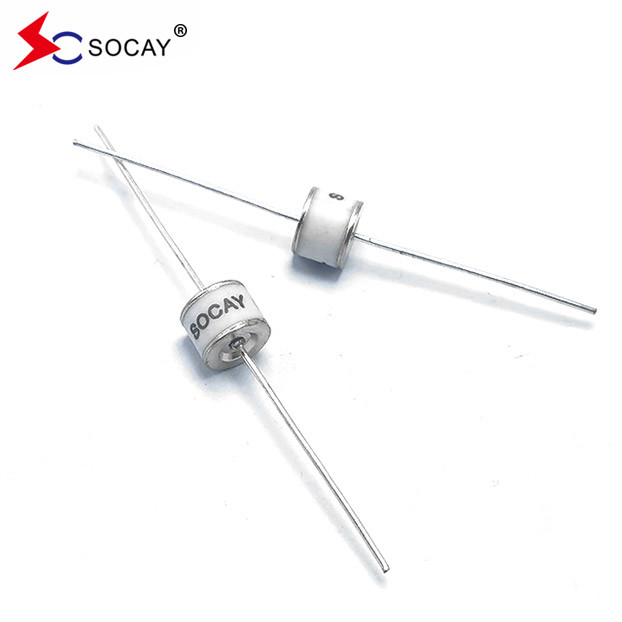

أنبوب تفريغ غازات السيراميكية المحورية ذات الرصاص 90V ± 20٪ SC2E8-90ML ، متوافق مع RoHS
ورقة بيانات:(SC2E8_v91)1.pdf
مبادئ اختيار أنابيب تفريغ الغاز السيراميكية
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit، بحيث لا يمكن أن تؤثر على التشغيل الطبيعي للدائرة.
2يجب أن يكون الجهد المتواصل في أنبوب تفريغ الغاز السيراميكي عاليا قدر الإمكان لضمان أن الجهد العامل في الدائرة لن يسبب توصيل مستمر.عندما يختفي الجهد الزائد في الدائرة، تأكد من أن أنبوب تفريغ الغاز السيراميكي يتم إطفائه في الوقت المناسب، وإلا فإنه سوف يؤثر على التشغيل الطبيعي للدائرة.
3تأكد من أن فولتاج تعطل الصدمة من أنبوب تفريغ الغاز السيراميكي يجب أن يكون أقل من أعلى فولتاج فوري يمكن للدائرة أن تتحمل.
4وفقًا لشدد تيار النبض الذي قد يدخل الخط ، حدد قدرة مقاومة تيار النبض التي يجب أن يحققها أنبوب التفريغ المختار.
5عند الضرورة ، يجب تجهيز أنبوب تفريغ الغاز السيراميكي بجهاز اتصال قصير مناسب ، جهاز FS ، يسمى أيضًا جهاز حماية من الفشل.
| رقم الجزء | العلامة |
(دي سي سبارك) فوق الجهد |
أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ |
الاسمية تيار التفريغ النبضي |
الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
(سوكاي) 75M |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
(سوكاي) 90M |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 15 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
(سوكاي) 150م |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
(سوكاي) 230M |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
(سوكاي) 250 مليون |
250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
(سوكاي) 300م |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
(سوكاي) 350م |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | ~ 20 فولت | 10KA | 20KA | 10A | 100A |
حول GDT
تعمل أنابيب تفريغ الغاز وفقًا لمبدأ فيزياء الغاز في تفريغ القوس عالي الكفاءة. من وجهة نظر كهربائية ، يعادل أنبوب تفريغ الغاز مفتاحًا حساسًا للضغط.بمجرد أن يتجاوز الجهد المطبق على أنبوب التفريغ جهد الانهيار، سيتم تشكيل قوس في منطقة التفريغ المغلقة في غضون ثواني نانوية. القدرات عالية للتعامل مع التيار المتزايد وجهد القوس الذي هو مستقل تقريبًا عن التوترات الزائدة الحالية للدائرة المختصرة.عندما ينتهي التفريغ ويخرج أنبوب التفريغ، فإن المقاومة الداخلية تعود على الفور إلى عدة 100 MΩ. وبالتالي ، فإن أنابيب تفريغ الغاز تلبي جميع متطلبات المكونات المحمية تقريبًا.يمكن أن تحد بشكل موثوق من التوتر الزائد ضمن نطاق القيمة المسموح بها، وفي ظل ظروف التشغيل العادية، وبسبب مقاومة العزل العالية وخصائص السعة المنخفضة، فإن أنبوب التفريغ لن يكون له أثر أساسي على النظام المحمي.
تصنيف أنابيب تفريغ الغاز السيراميكية
1وفقًا لعدد الأقطاب الكهربائية ، يتم تقسيم أنابيب تفريغ الغاز المستخدمة بشكل شائع إلى أنابيب تفريغ ثنائي الأقطاب الكهربائية وأنابيب تفريغ ثلاثي الأقطاب الكهربائية. معظم مواد تغليفها هي السيراميك ،لذا فهي تسمى أنابيب تفريغ السيراميكية.
2وفقًا لحجم المظهر ، تنقسم أنابيب تفريغ الغاز المستخدمة عادة إلى أنابيب تفريغ رقاقة وأنابيب تفريغ متصلة.
3وفقًا لجهد نبض المنتج ، تنقسم أنابيب تفريغ الغاز المستخدمة عادة إلى أنابيب تفريغ نبضات تقليدية وأنابيب تفريغ نبضات منخفضة.
