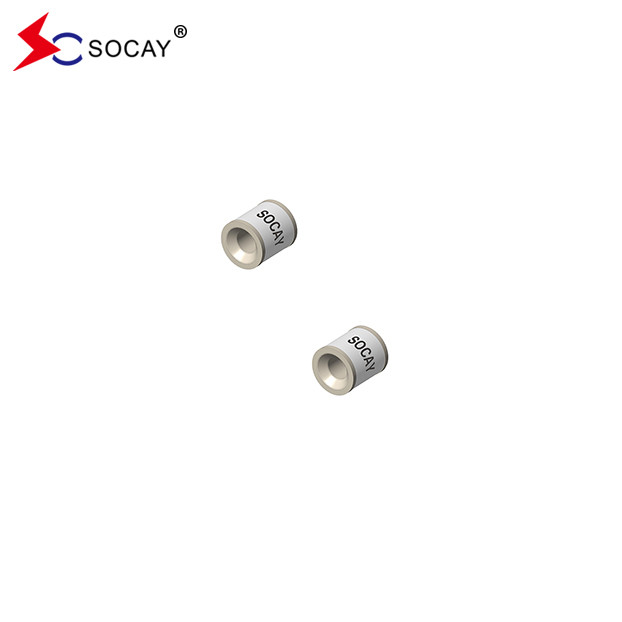

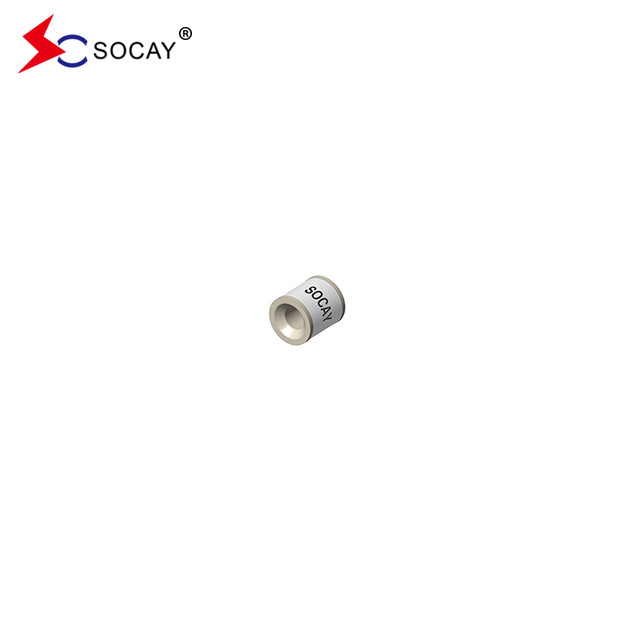

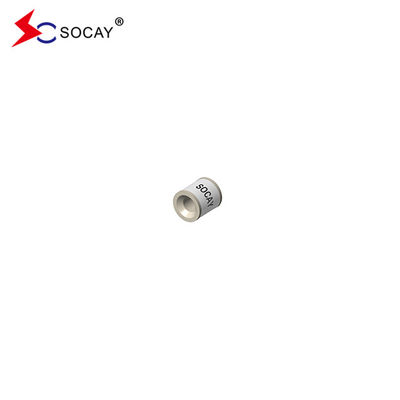

أنبوب GDT السيراميكي SC2E5-800LL لمعدات الاتصال
ورقة بيانات:(SC2E5_v91)1.pdf
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقافوهكذا يتم تركيبها في مدخل نظام إمدادات الطاقة جنبا إلى جنب مع varistors وفي نقاط الاتصال لخطوط الاتصالات.لقد أصبحوا لا غنى عنهم في حماية محطات القاعدة في أنظمة الهاتف المحمول وكذلك شبكات التلفزيون الكابل الواسعة مع أجهزة التكرار وأنظمة التوزيع..
|
الجزء الرقم |
العلامة | الجهد المتزامن للشعلة |
أقصى الجهد الاندفاعي |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420 | 420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 |
|||||||||||
الخصائص:
قدرة 5KA على زيادة الطاقة التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5
