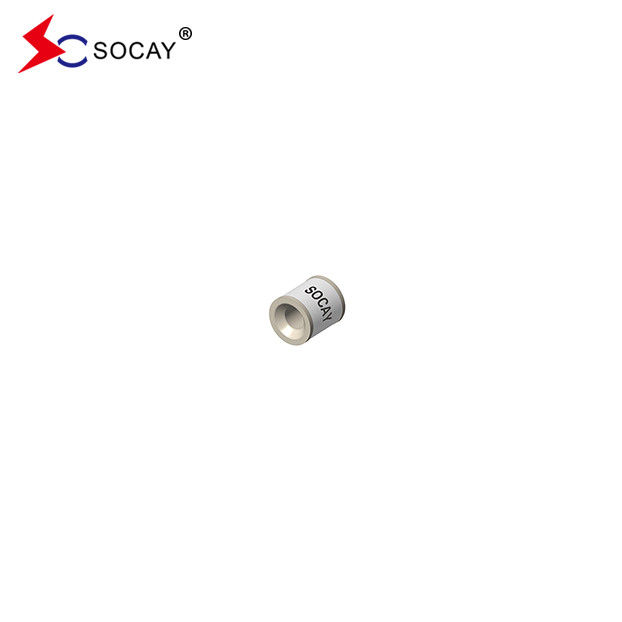

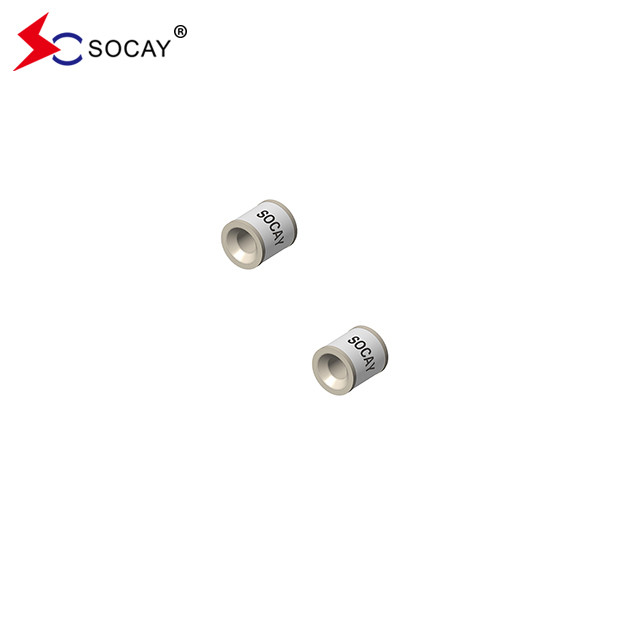

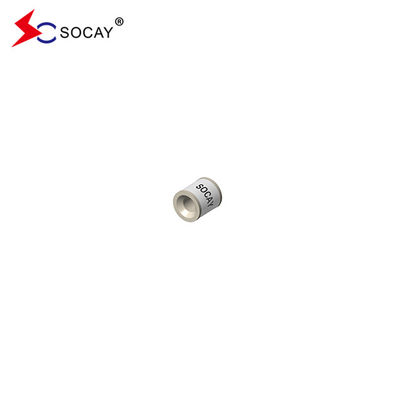

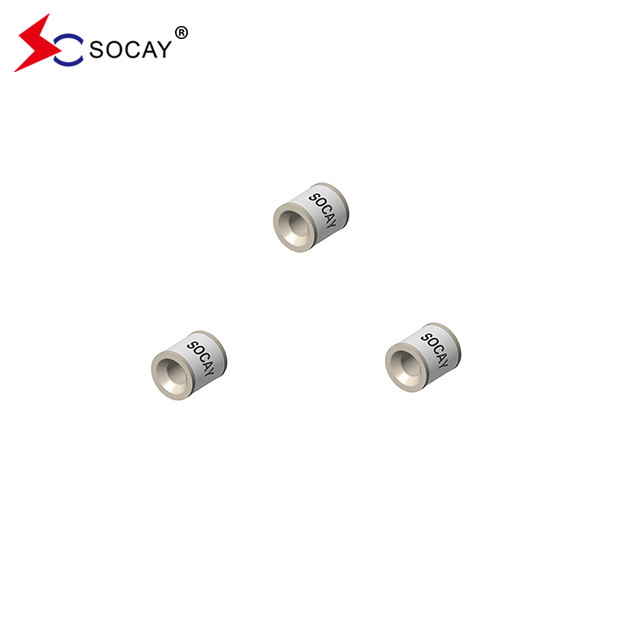

بدون أجهزة سلكية أنبوب تفريغ الغاز SC2E5-230L، استجابة ممتازة لمتغيرات سريعة الارتفاع
ورقة بيانات:(SC2E5_v91)1.pdf
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقافوهكذا يتم تركيبها في مدخل نظام إمدادات الطاقة جنبا إلى جنب مع varistors وفي نقاط الاتصال لخطوط الاتصالات.لقد أصبحوا لا غنى عنهم في حماية محطات القاعدة في أنظمة الهاتف المحمول وكذلك شبكات التلفزيون الكابل الواسعة مع أجهزة التكرار وأنظمة التوزيع..
هذه المكونات الوقائية لا غنى عنها أيضا في قطاعات أخرى.في أماكن العملاء معدات مثل موديمات DSL، أجهزة التوجيه اللاسلكية، أجهزة التلفزيون وموديمات الكابل
في معدات تكييف الهواء ، يقدم مفهوم الصندوق الأسود المتكامل حماية تدريجية من خلال الجمع بين المعتقلين مع الباريستورات و PTC والديودات والتحفيز.
|
الجزء الرقم |
العلامة | الجهد المتزامن للشعلة |
أقصى الجهد الاندفاعي |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | تيار التفريغ المتناوب الاسمي |
النبض الحياة |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1 ثانية عشرة مرات |
@10/1000μs 300 مرة |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420 | 420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 |
|||||||||||
