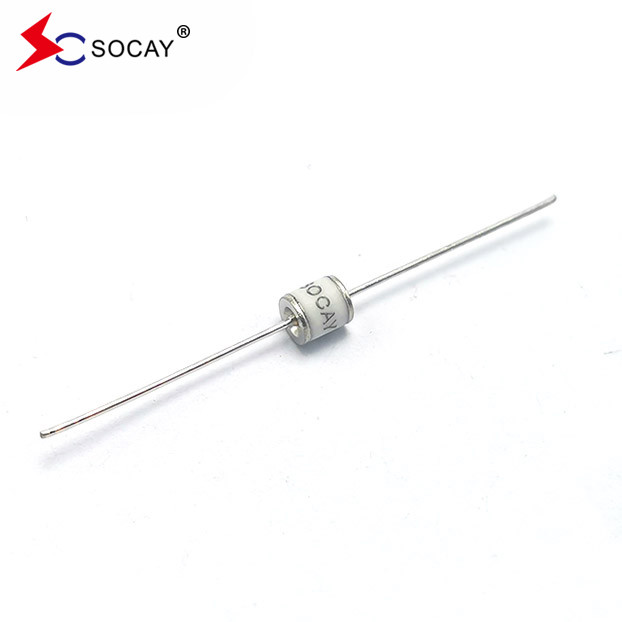

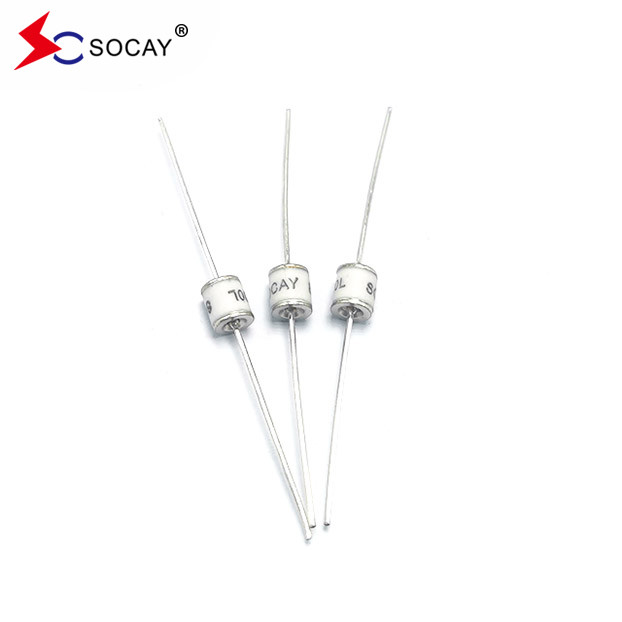

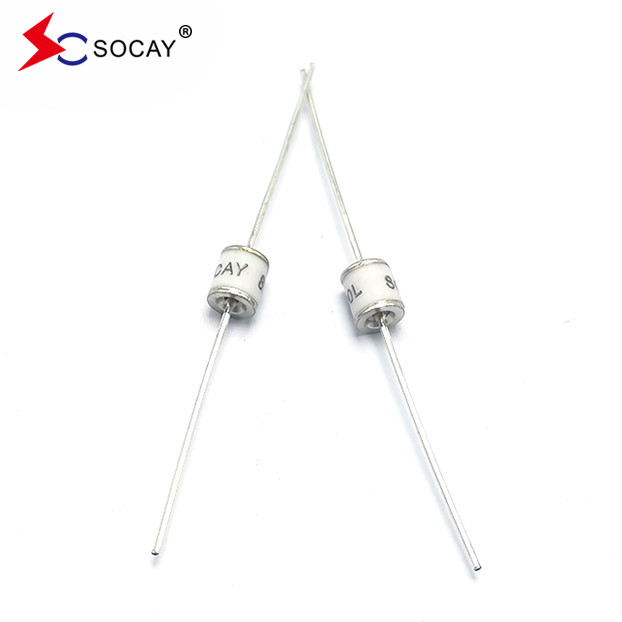

أنابيب تفريغ الغاز ذات الإلكترودين (GDT) SC2E5-90LL، أجهزة محورية مدعومة بالرصاص 90 فولت
ورقة بيانات:(SC2E5_v91)1.pdf
تصنيف GDT
(حجم الحزمة):1206,1210,1812
DIP:2-الكترود,3-الكترود
الجهد المستمر: 75V ~ 800V
الجهد المباشر العالي: 1000V ~ 6000V
التيار:0.5KA ~ 20KA
وقت الاستجابة≤100NS، مع مكونات SWITH
|
الجزء الرقم |
العلامة | الجهد المتزامن للشعلة |
أقصى الجهد الاندفاعي |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (عند 25 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420 | 420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 |
|||||||||||
الخصائص:
قدرة 5KA على زيادة الطاقة التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5
التطبيقات:
وحدات الطاقة، العزل، المحول، المعدات الطبية،
485 تحويل, منتجات الاتصالات
(آلة نهاية بصرية، نموذج،
محطة قاعدة الاتصالات)
مُثبّت، منتجات أمن، معطّل للبرق.
