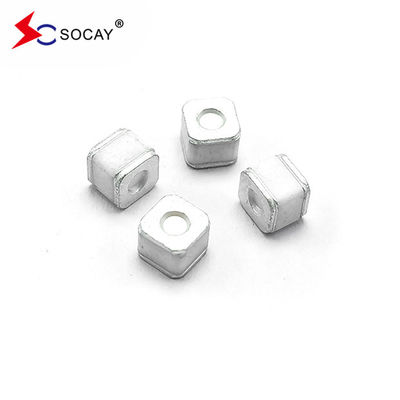

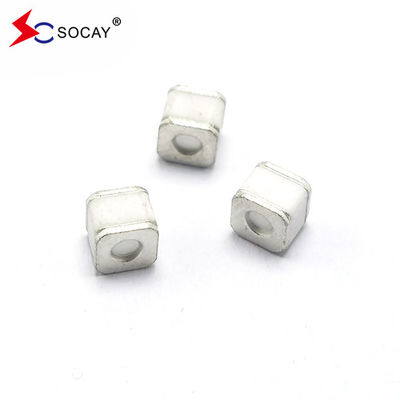

800 فولت أجهزة إيقاف أنابيب تفريغ الغاز SC2E5-800LSMD، 5KA القدرة على زيادة الضغط اختبار مع 8/20μs نبض
ورقة بيانات:SC2E5-SMD_v2110.1.pdf
| رقم الجزء |
العاصمة فولتاج الإشعال |
أقصى النبضات الإشعال الجهد |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
||
| SC2E5-75LSMD | 75 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420 فولت ± 20% | < 800 فولت | <950 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات:
|
||||||||||
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقافوهكذا يتم تركيبها في مدخل نظام إمدادات الطاقة جنبا إلى جنب مع varistors وفي نقاط الاتصال لخطوط الاتصالات.لقد أصبحوا لا غنى عنهم في حماية محطات القاعدة في أنظمة الهاتف المحمول وكذلك شبكات التلفزيون الكابل الواسعة مع أجهزة التكرار وأنظمة التوزيع..
الخصائص:
قدرة 5KA على زيادة الطاقة التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5
هذه المكونات الوقائية لا غنى عنها أيضا في قطاعات أخرى.في أماكن العملاء معدات مثل موديمات DSL، موجهات WLAN، أجهزة التلفزيون وموديمات الكابلات في معدات تكييف الهواء، يقدم مفهوم الصندوق الأسود المتكامل حماية تدريجية من خلال الجمع بين المعتقلين مع الوارستورات، PTC، الديودات والمحفز.
