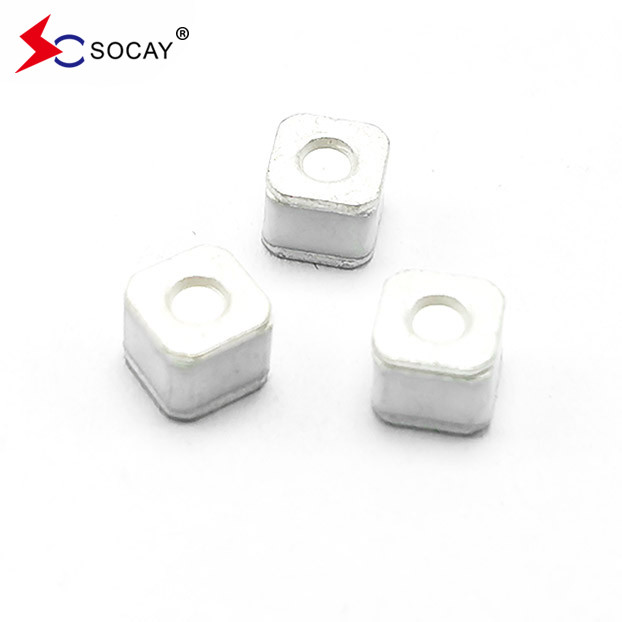

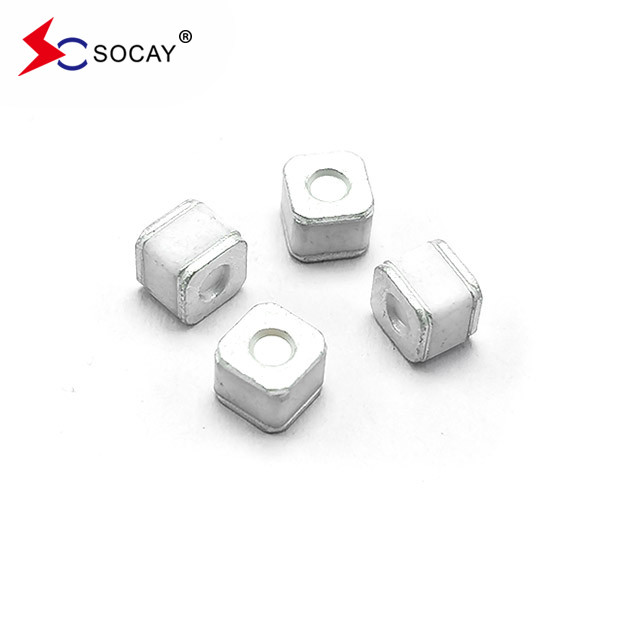

SOCAY GDT أنبوب تفريغ الغاز SC2E5-600LSMD، استجابة ممتازة للممرات سريعة الارتفاع
ورقة بيانات:SC2E5-SMD_v2110.1.pdf
| رقم الجزء |
العاصمة فولتاج الإشعال |
أقصى النبضات الإشعال الجهد |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
||
| SC2E5-75LSMD | 75 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 50V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200 فولت ± 20% | < 500 فولت | < 650 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420 فولت ± 20% | < 800 فولت | <950 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات:
|
||||||||||
الخصائص:
قدرة 5KA على زيادة الطاقة التي تم اختبارها مع نبض 8/20μs كما هو محدد في IEC 61000-4-5
