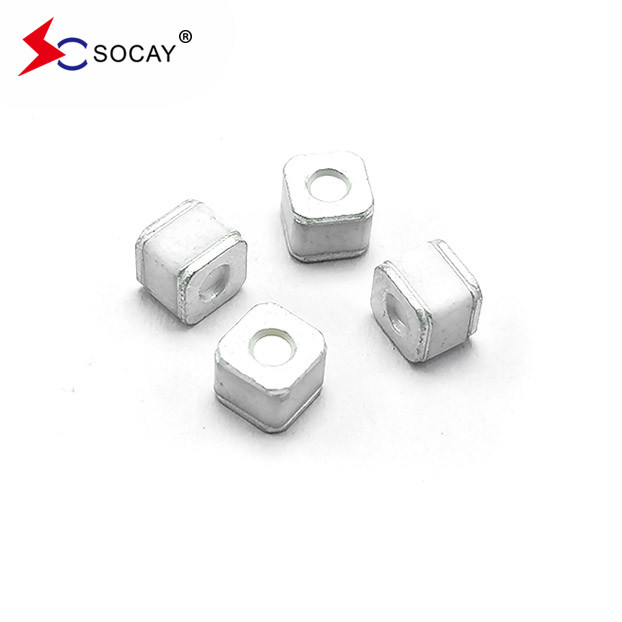

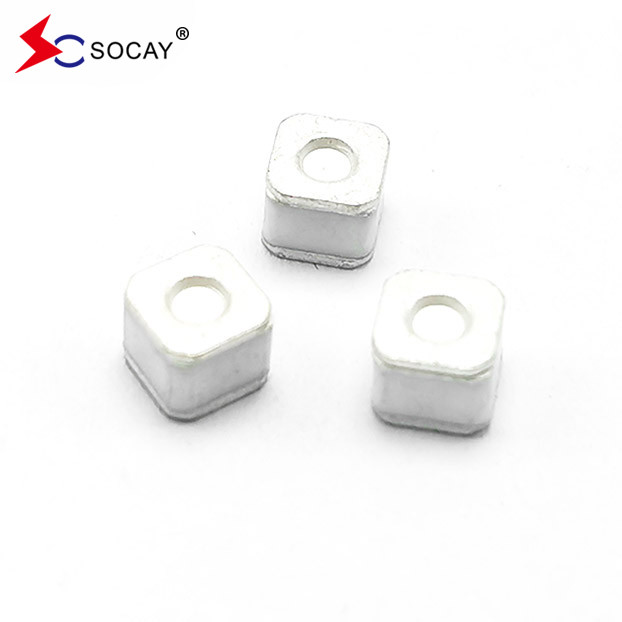

أنبوب تفريغ الغاز ذو الخسارة المنخفضة SC2E5-230LSMD ، SMD Pacakage 1.0pF
ورقة بيانات:SC2E5-SMD_v2110.1.pdf
| رقم الجزء |
العاصمة فولتاج الإشعال |
أقصى النبضات الإشعال الجهد |
الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ |
النبض الحياة |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
@8/20μs مرة واحدة |
50 هرتز 1الثانية 10أوقات |
@10/1000μs 300 مرة |
||
| SC2E5-230LSMD | 230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350 فولت ± 20% | < 700 فولت | < 800 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420 فولت ± 20% | < 800 فولت | <950 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100V DC) | <1.0pF | ~ 20 فولت | 5KA | 10KA | 5A | 100A |
|
ملاحظات:
|
||||||||||
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقافوهكذا يتم تركيبها في مدخل نظام إمدادات الطاقة جنبا إلى جنب مع varistors وفي نقاط الاتصال لخطوط الاتصالات.لقد أصبحوا لا غنى عنهم في حماية محطات القاعدة في أنظمة الهاتف المحمول وكذلك شبكات التلفزيون الكابل الواسعة مع أجهزة التكرار وأنظمة التوزيع..
التطبيقات:
الإلكترونيات الاستهلاكية
