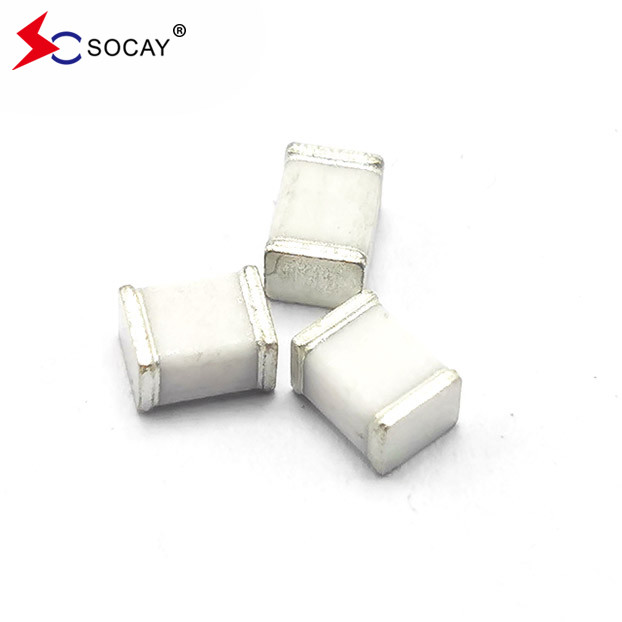

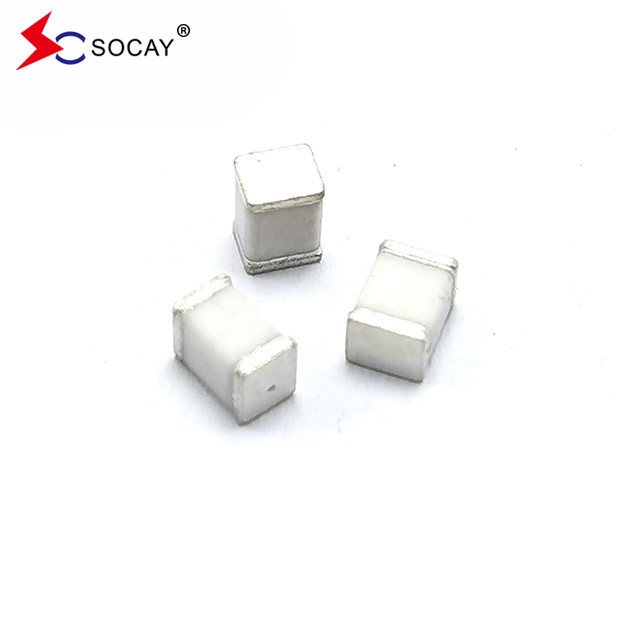

2KA أنبوب تفريغ الغاز ذو قدرة ارتفاعية (GDT) SC1812-350CSMD ، الخط المربع
ورقة بيانات:(SC1812_v2106)1.pdf
| رقم الجزء | الجهد المتزامن للشعلة | أقصى فولتاج إيقاع | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس |
الاسمية تيار التفريغ النبضي |
|
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 مرات |
||
| SC1812-75CSMD | 75 فولت ± 30% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-90CSMD | 90 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-150CSMD | 150 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-200CSMD | 200 فولت ± 20% | < 600 فولت | < 750 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-230CSMD | 230 فولت ± 20% | < 600 فولت | < 750 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-300CSMD | 300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-350CSMD | 350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
|
ملاحظات:
|
|||||||
الوصف:
أنبوب تفريغ الغاز هو واحد من أجهزة حماية البرق الأكثر استخداما، سواء كان AC، حماية البرق مصدر الطاقة الحالي أو مختلف إشارات حماية البرق،يلعب دوراً جيداً جداً في الحمايةخصائصها الرئيسية هي: التدفق الكبير ، وكهرباء الكهرباء الصغيرة ، ومقاومة العزل العالية ، ومدى فولتاج الانهيار الاختياري ، ولكن سرعة التفاعل البطيئة (فولتاج بقائي مرتفع).
التطبيقات:
