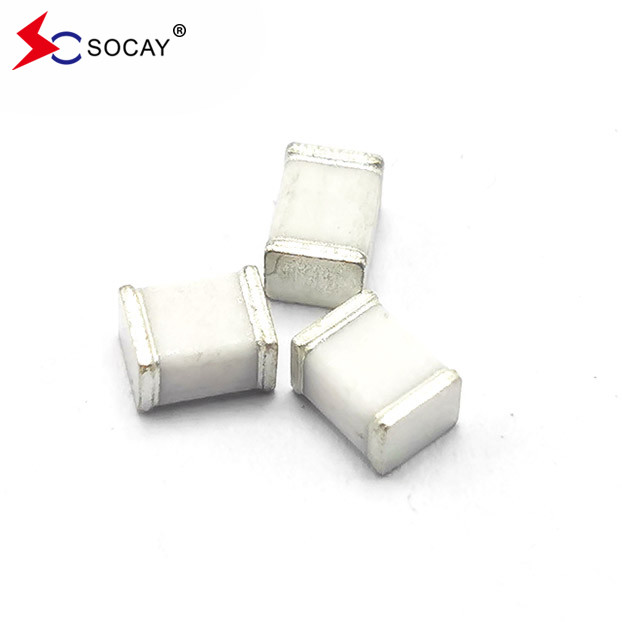

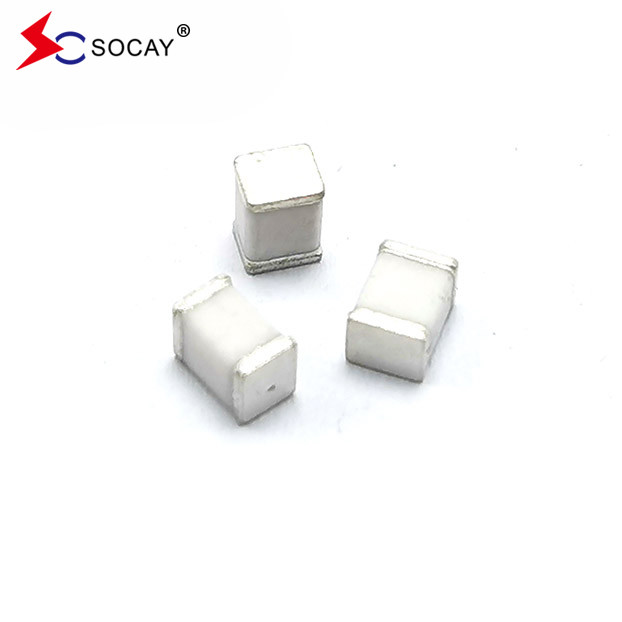

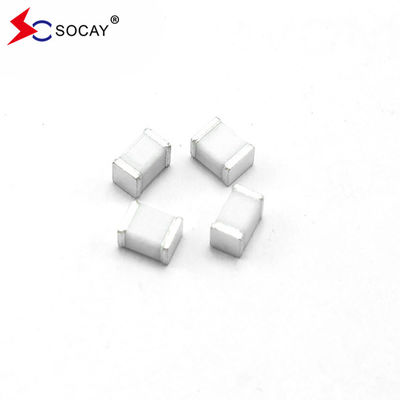

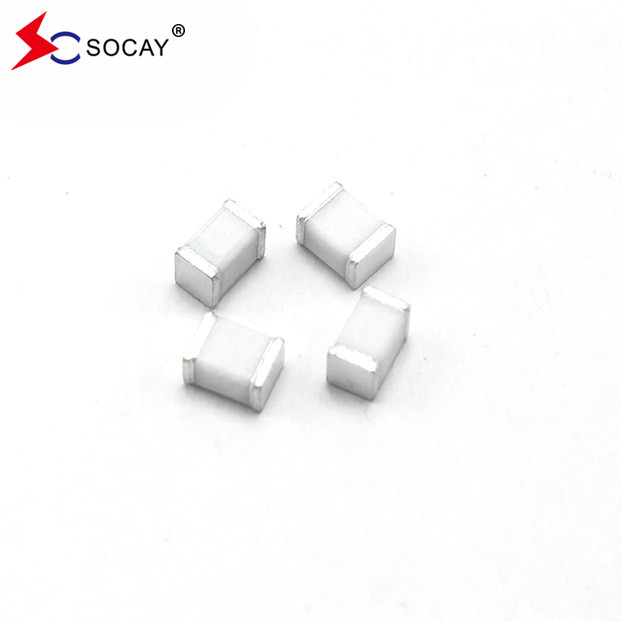

أنبوب تفريغ الغاز ذو الإلكترودين (GDT) SC1812-90CSMD، جهاز تركيب السطح، UL معترف به
ورقة بيانات:(SC1812_v2106)1.pdf
| رقم الجزء | الجهد المتزامن للشعلة | أقصى فولتاج إيقاع | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | الاسمية تيار التفريغ النبضي | |
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A | @8/20μs ± 5 مرات | ||
| SC1812-75CSMD | 75 فولت ± 30% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-90CSMD | 90 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-150CSMD | 150 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 50V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-200CSMD | 200 فولت ± 20% | < 600 فولت | < 750 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-230CSMD | 230 فولت ± 20% | < 600 فولت | < 750 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-300CSMD | 300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-350CSMD | 350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-400CSMD | 400 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-420CSMD | 420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-470CSMD | 470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
| SC1812-600CSMD | 600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100V DC) | <1.0pF | 15 فولت | 2 كيه إيه |
ملاحظات:
| |||||||
الوصف:
أنابيب تفريغ الغاز (GDT) هي مكونات كلاسيكية لحماية منشآت الاتصالات.من الضروري أن تكون أنظمة تكنولوجيا المعلومات والاتصالات -مع دوائرها الإلكترونية عالية الجودة ولكنها حساسة- محمية بواسطة أجهزة إيقاف.
يقدم سلسلة 1812 GDT تصنيفات ارتفاع عالية في حزمة مصغرة. تم تصميمه للتركيب السطحي على PCB بحجم صغير 4.5x3.2x2.7mm.خسران إدخال منخفض مناسب تماما لتطبيقات معدات النطاق العريضلا تختلف السعة مع الجهد ، ولن تسبب مشاكل تشغيلية مع ADSL2 + ، حيث اختلاف السعة عبر الطرف والحلقة غير مرغوب فيه.هذه الأجهزة قوية للغاية و قادرة على تحويل نبض 500A في حزمة صغيرة 1812 دون تدمير.
الخصائص:
التطبيقات:
