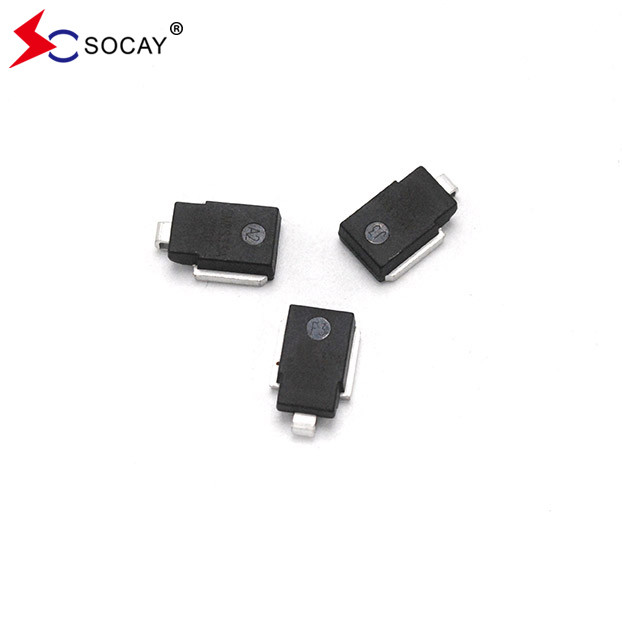

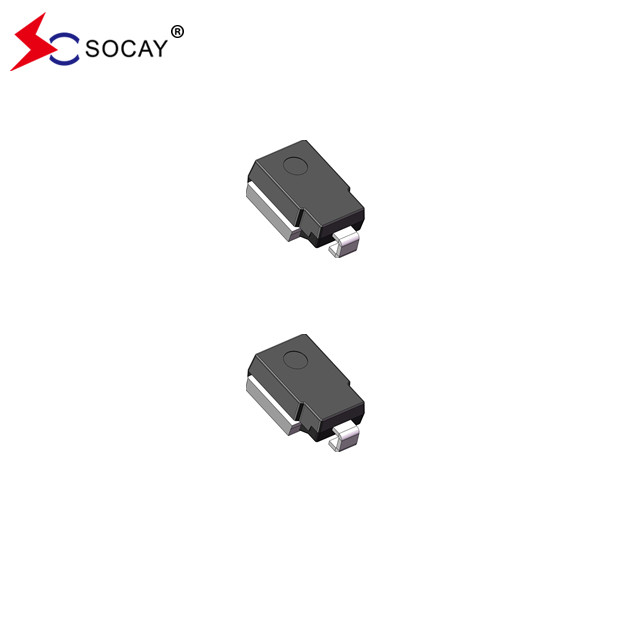

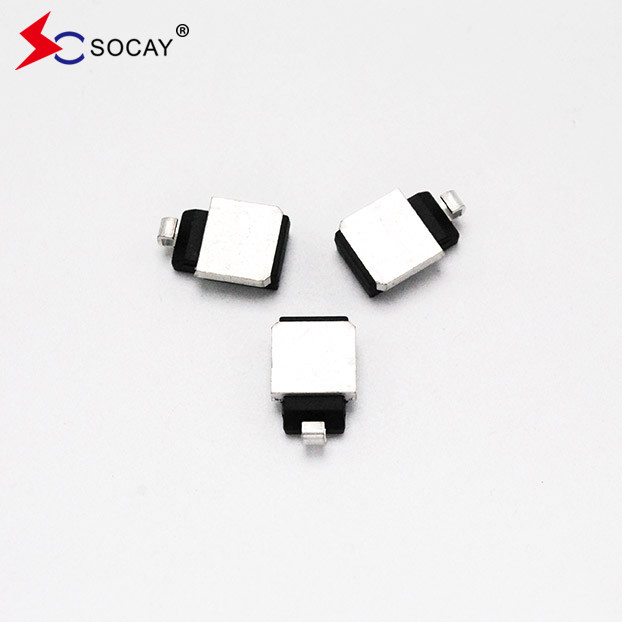

مكونات حماية الدوائر المتوافقة مع RoHS SM8S20CAG سطح الصعود TVS SMD Diode
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
الوصف:
تم تصميم سلسلة SM8S خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء |
ذروة العمل عكس الجهد VRWM (V) |
التقسيم الجهد VBR (V) |
تيار الاختبار أناT (mA) |
الحد الأقصى لسرقة عكسية أناR @VRWM (μA) |
أقصى أناR@VRWMTج= 175°C (μA) |
الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① |
أقصى فولتاج للضغط Vج @أناPP (V) |
||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
ملاحظات: 1.يتم تعريف شكل موجة التيار المتزايد عند شكل موجة 10/1000μS. 2.بالنسبة لجميع الأنواع ، أقصى VF= 1.8 فولت عند IF= 100 A مقاسة على 8.3 ms موجة نصف سينسية واحدة أو موجة مربعة معادلة، دورة العمل = 4 نبضات لكل أقصى دقيقة |
|||||||||
الخصائص:
المعلمات الكهربائية للمنتج:
1الطاقة: 6600 واط
2الجهد العامل: 10.0-43.0 فولت
3التيار: 388-95.1A
4. توفير قطبية اتجاه واحد / اتجاهين
5انخفاض في الجهد الأمامي المنخفض والتيار المنخفض
6. القدرة على ارتفاع الموجات
7. تصميم تحسين تسخير التقاطع تسخير تكنولوجيا تصحيح أنيسوتروبيك
8TJ = 175°C، مناسبة لمتطلبات الثقة العالية والسيارات
9تلبية مواصفات زيادة الصوت ISO7637-2 (تغيير ظروف الاختبار)
10تلبية مستوى MSL 1 ، وفقًا لـ J-STD-020 ، الحد الأقصى لقيمة ذروة LF هو 245 °C
11تلبية متطلبات AEC-Q101
التطبيق:
حماية السيارات
التطبيقات النموذجية للديودات TVS من طراز السيارات SM8S:
1يمكن أن يمنع إضافة ثنائيات TVS إلى خطوط الإشارة والكهرباء من تعطيل المعالجات الدقيقة أو وحدة التحكم الدقيقة بسبب زيادات الفورية ، مثل تأثيرات التفريغ الكهربائي ،موجات الطاقة المتغيرة و ضوضاء تغيير مصدر الطاقة.
2يمكن أن يطلق تأثير التفريغ الكهروستاتيكي نبضات تزيد عن 10،000 فولت و 60A ، ويمكن أن تستمر لمدة 10 ميس ؛ في حين أن أجهزة TTL العادية سوف تتلف عند مواجهة نبضات 10 فولت تزيد عن 30 ميس.يمكن لديودات TVS امتصاص النبضات التي يمكن أن تتسبب في تلف الجهاز بشكل فعال والقضاء على التداخل الناجم عن التبديل بين الحافلات.
3إن وضع أنبوب TVS بين خط الإشارة والأرض يمكن أن يمنع حركة البيانات والتحكم من التأثير على الضوضاء غير الضرورية.
