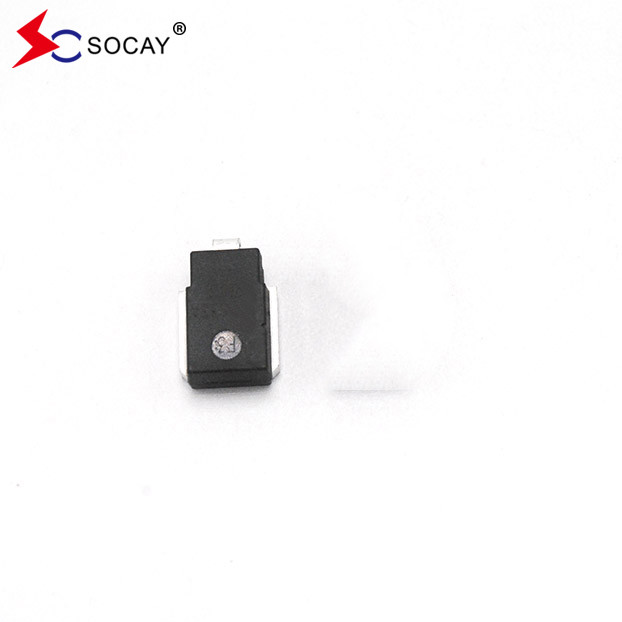

ثنائيات TVS SM8S18CAG، ذروة تشتيت الطاقة النبض 6600W، حماية المعدات الإلكترونية الحساسة
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
الوصف:
| رقم الجزء |
ذروة العمل عكس الجهد VRWM (V) |
التقسيم الجهد VBR (V) |
تيار الاختبار أناT (mA) |
الحد الأقصى لسرقة عكسية أناR @VRWM (μA) |
أقصى أناR@VRWMTج= 175°C (μA) |
الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① |
أقصى فولتاج للضغط Vج @أناPP (V) |
||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
|
ملاحظات: 1.يتم تعريف شكل موجة التيار المتزايد عند شكل موجة 10/1000μS. 2.بالنسبة لجميع الأنواع ، أقصى VF= 1.8 فولت عند IF= 100 A مقاسة على 8.3 ms موجة نصف سينسية واحدة أو موجة مربعة معادلة، دورة العمل = 4 نبضات لكل أقصى دقيقة |
|||||||||
الخصائص:
شريحة زجاجية محفزة
Tج= 175 درجة مئوية مناسبة لجودة عالية ومتطلبات السيارات.
قدرة طاقة النبض القصوى 6600W مع شكل موجة 10/1000μs ، معدل تكرار (دورة العمل): 0.01٪.
الامتثال لـ ISO7637-2 5a/5b و ISO 16750 اختبار هبوط الحمل (يتغير حسب ظروف الاختبار).
الوفاء AEC-Q101 المؤهلين.
التيار المنخفض
انخفاض في الجهد
قدرة ممتازة على الضغط
وقت استجابة سريع جداً
متوافقة مع القانون
التطبيق:
حماية السيارات
