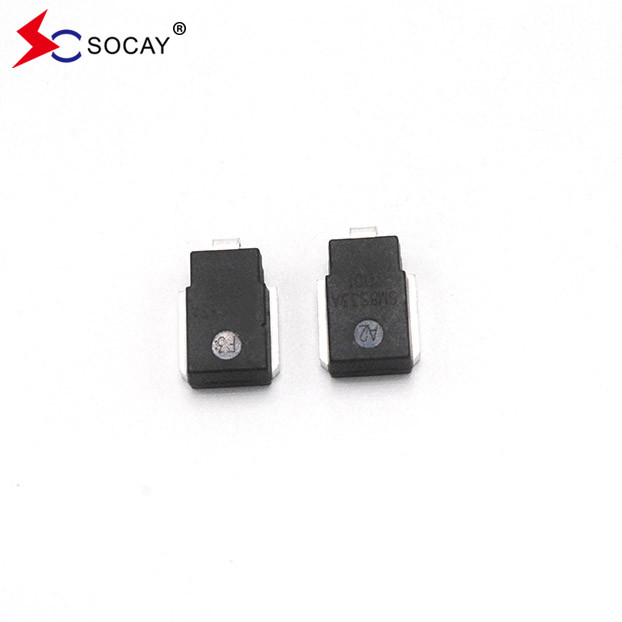

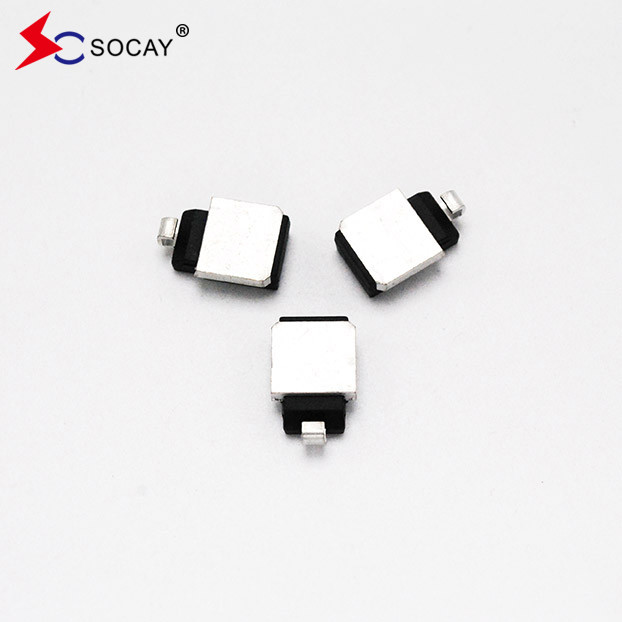

24 فولت SM8S24CAG مكونات حماية الدائرة DO-218AB حزمة سيارة TVS الديود
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
الوصف:
تم تصميم سلسلة SM8S خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء | ذروة العمل عكس الجهد VRWM (V) | التقسيم الجهد VBR (V) | تيار الاختبار أناT (mA) | الحد الأقصى لسرقة عكسية أناR @VRWM (μA) | أقصى أناR@VRWMTج= 175°C (μA) | الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① | أقصى فولتاج للضغط Vج @أناPP (V) | ||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
ملاحظات: | |||||||||
لمحة عامة عن ثنائيات التخفيف العابرة لـ TVS للسيارات
1تطبيق واسع للديودات القمعية العابرة للسيارات
ثنائيات TVS للسيارات هي جهاز حماية شائع في التطبيقات العملية. يتم استخدامها على نطاق واسع في: أنظمة ترفيه السيارات ، أجهزة الرادار العكسي ، مصادر الطاقة للسيارات ، أجهزة مكافحة السرقة ،أجهزة الملاحة للسيارات، أجهزة تسجيل القيادة، وسائد مقاعد السيارات المدفئة، ومقاعد تدليك السيارات. الكراسي، مشغلات MP3 للسيارات، أنظمة التحكم في محرك السيارات.مع التطور القوي للعلوم والتكنولوجيا وتكنولوجيا المعلومات، أصبحت المنتجات الإلكترونية المثبتة على المركبات أكثر تكاملاً ومتكاملةً بشكل متزايد.يجب وضع متطلبات أكثر صرامة ومطالبة للمعلمات التقنية لأجهزة الحماية الإلكترونية والمصنعين-تطلب.
2متطلبات المعلمات للديودات القمعية العابرة للسيارات
سرعة استجابة مستوى nS ، وفرط بقائي منخفض ، تيار تسرب منخفض ، متوافق مع اختبار ISO 7637-2-5A / 5B ، موثوقية عالية ،ومتوافق مع متطلبات جهاز الكتروني للسيارات AEC-Q101.
3متطلبات شهادة نظام المصنع
مرّت على السيارةصناعة شهادة نظام IATF16949
الخصائص:
شريحة زجاجية محفزة
Tج= 175 درجة مئوية مناسبة لجودة عالية ومتطلبات السيارات.
قدرة طاقة النبض القصوى 6600W مع شكل موجة 10/1000μs ، معدل تكرار (دورة العمل): 0.01٪.
الامتثال لـ ISO7637-2 5a/5b و ISO 16750 اختبار هبوط الحمل (يتغير حسب ظروف الاختبار).
الوفاء AEC-Q101 المؤهلين.
التيار المنخفض
انخفاض في الجهد
قدرة ممتازة على الضغط
وقت استجابة سريع جداً
متوافقة مع القانون
التطبيق:
حماية السيارات
وصف للديودات TVS المستخدمة عادة في سلسلة SM8S
ثنائيات TVS من سلسلة SM8S هي أجهزة حماية مضادة للزيادة في درجة السيارات. يتم استخدام أنواع مختلفة من منتجات ثنائيات TVS السيارات وفقًا لمستويات الجهد من 12V ، 24V ، إلخ في الدائرة ،مثل SM8S36A، SM8S30A ، SM8S24A ، SM8S26A ، SM8S28A. ، SM8S33A ، الخ
