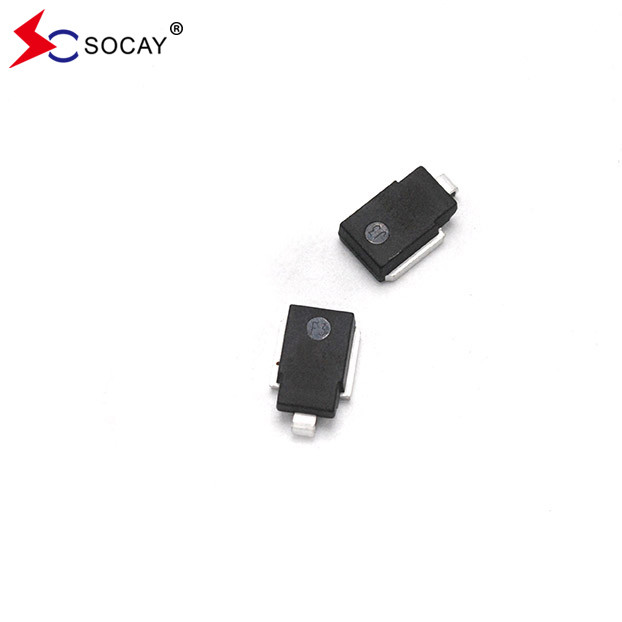

مكابح الجهد الانتقالي TVS SM8S28CAG ثنائية الاتجاه ، تيار تسرب منخفض
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
الوصف:
تستخدم أنابيب TVS على نطاق واسع لحماية أشباه الموصلات والأجهزة الحساسة ، عادة لحماية ثنائي الألياف. يتميزون بوقت استجابتهم السريع (مستوى PS) ، وحجمهم الصغير ،قوة قمع النبضات العابرة العالية وقلة فولتاج الضغط
المواد
مواد أشباه الموصلات، المطبوعات، حزم الراتنج
الوظيفة
إنها تستخدم لحماية الدوائر
| رقم الجزء |
ذروة العمل عكس الجهد VRWM (V) |
التقسيم الجهد VBR (V) |
تيار الاختبار أناT (mA) |
الحد الأقصى لسرقة عكسية أناR @VRWM (μA) |
أقصى أناR@VRWMTج= 175°C (μA) |
الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① |
أقصى فولتاج للضغط Vج @أناPP (V) |
||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
|
ملاحظات: 1.يتم تعريف شكل موجة التيار المتزايد عند شكل موجة 10/1000μS. 2.بالنسبة لجميع الأنواع ، أقصى VF= 1.8 فولت عند IF= 100 A مقاسة على 8.3 ms موجة نصف سينسية واحدة أو موجة مربعة معادلة، دورة العمل = 4 نبضات لكل أقصى دقيقة |
|||||||||
التطبيق:
جهاز تسجيل حركة المرور
نظام المساعدة المتقدمة للسائق ADAS
نظام تشخيص OBD للسيارة
إدارة مراقبة حالة السائق
مصابيح LED للسيارات
مصباح سجائر
صوت السيارة
