متوافق مع RoHS ، جهاز مكافحة الجهد العابر العابر SM8S24AG
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
مؤخرا، أطلقت شركة سوكاي سلسلة SM8S24AG من منتجات ثنائيات TVS للسيارات، بهدف حل مشكلة قمع الزيادة في اختبارات هبوط الحمولة التي تواجه في السيارات.المنتج SM8S24A G لديه وقت استجابة سريع للغاية (مستوى أقل من النانوسانية) وامتصاص ارتفاع كبير جداتستخدم خصيصا لحماية المعدات الإلكترونية الحساسة في تطبيقات الدوائر الإلكترونية للسيارات من الجهد العابر الناجم عن أحداث الجهد العابر.المنتج يتوافق معمعايير شهادة AEC-Q101.
الوصف:
تم تصميم سلسلة SM8S خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء |
ذروة العمل عكس الجهد VRWM (V) |
التقسيم الجهد VBR (V) |
تيار الاختبار أناT (mA) |
الحد الأقصى لسرقة عكسية أناR @VRWM (μA) |
أقصى أناR@VRWMTج= 175°C (μA) |
الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① |
أقصى فولتاج للضغط Vج @أناPP (V) |
||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
ملاحظات: 1.يتم تعريف شكل موجة التيار المتزايد عند شكل موجة 10/1000μS. 2.بالنسبة لجميع الأنواع ، أقصى VF= 1.8 فولت عند IF= 100 A مقاسة على 8.3 ms موجة نصف سينسية واحدة أو موجة مربعة معادلة، دورة العمل = 4 نبضات لكل أقصى دقيقة |
|||||||||
الخصائص

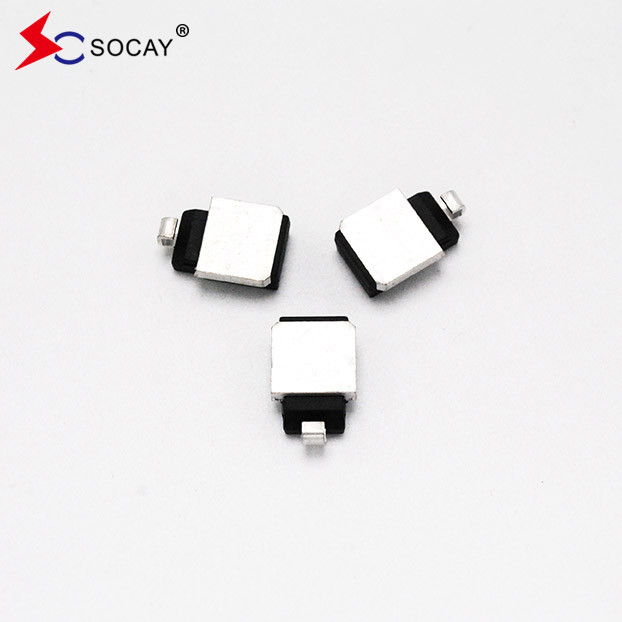

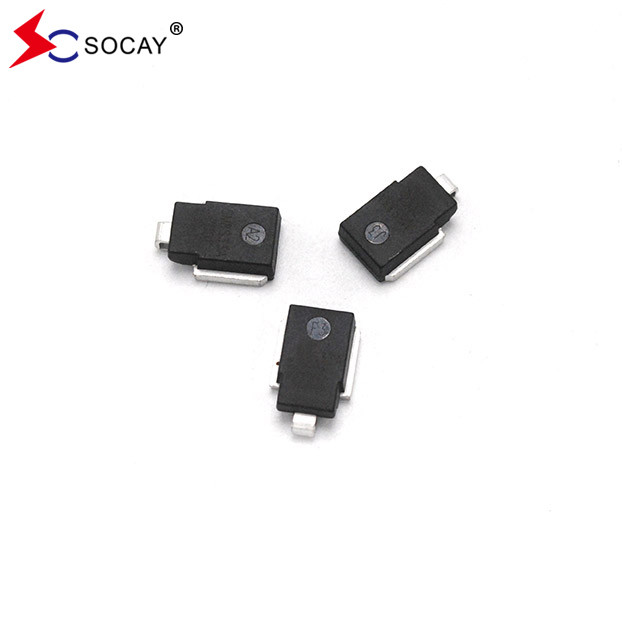

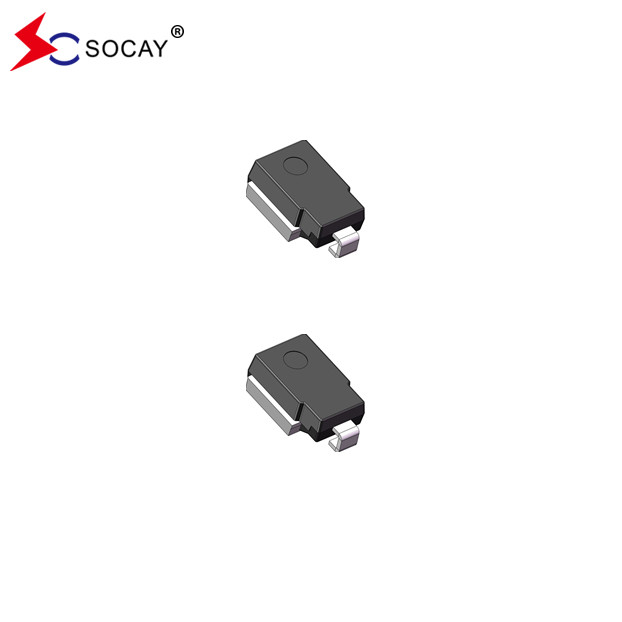

> يتبنى حزمة DO-218AB القياسية للأسطح
> ذروة قوة النبض عند 10 × 1000μs شكل الموجة هو 6600W، وتردد التكرار (دورة العمل): 0.01٪
> وقت الاستجابة السريع: عادة أقل من 1.0s من 0 فولت إلى الحد الأدنى من VBR
> القدرة الممتازة على التشغيل
> تيار تسرب صغير
> تلبية معايير شهادة AEC-Q101
> خالية من الهالوجين ومتوافقة مع معايير اختبار RoHS و Reach
التطبيق
> واجهة الدخول والخروج
> إمدادات الطاقة التيار المتردد
> خط نقل إشارات التردد المنخفض (RS232، RS485، الخ)
