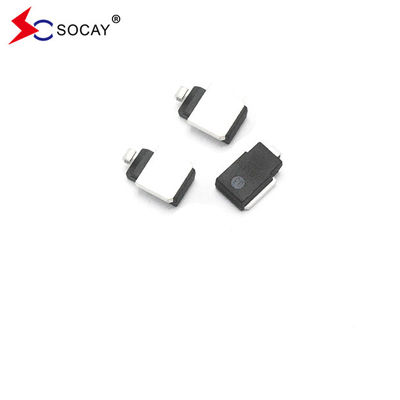

ضغط الجهد العابر العابر على السطح SM8S26AG،متوافق مع RoHS
ورقة بيانات:SM8SXXG سلسلة_v2309.1.pdf
الوصف:
تم تصميم سلسلة SM8S خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء |
ذروة العمل عكس الجهد VRWM (V) |
التقسيم الجهد VBR (V) |
تيار الاختبار أناT (mA) |
الحد الأقصى لسرقة عكسية أناR @VRWM (μA) |
أقصى أناR@VRWMTج= 175°C (μA) |
الحد الأقصى للعودةالموجةالتيار الحالي أناPP(أ)① |
أقصى فولتاج للضغط Vج @أناPP (V) |
||
| الجامعة | ثنائي | مفي. | مالفأس. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
|
ملاحظات: 1.يتم تعريف شكل موجة التيار المتزايد عند شكل موجة 10/1000μS. 2.بالنسبة لجميع الأنواع ، أقصى VF= 1.8 فولت عند IF= 100 A مقاسة على 8.3 ms موجة نصف سينسية واحدة أو موجة مربعة معادلة، دورة العمل = 4 نبضات لكل أقصى دقيقة |
|||||||||
الخصائص:
شريحة زجاجية محفزة
Tج= 175 درجة مئوية مناسبة لجودة عالية ومتطلبات السيارات.
قدرة طاقة النبض القصوى 6600W مع شكل موجة 10/1000μs ، معدل تكرار (دورة العمل): 0.01٪.
الامتثال لـ ISO7637-2 5a/5b و ISO 16750 اختبار هبوط الحمل (يتغير حسب ظروف الاختبار).
الوفاء AEC-Q101 المؤهلين.
التيار المنخفض
انخفاض في الجهد
قدرة ممتازة على الضغط
وقت استجابة سريع جداً
متوافقة مع القانون
خصائص المنتج:
1- موثوقية عالية، تتوافق مع شهادة معيار السيارات AEC-Q101؛
2. تلبية معيار ISO 7637-2-5a اختبار هبوط الحمل (انظر النموذج ومستوى الاختبار للتفاصيل)
3شريحة زجاجية مساوية
4. ضغط بقائي منخفض وتدفق تسرب منخفض
5وقت استجابة سريع
6أنواع الحزم الكاملة ومتوافقة مع معظم مكونات الحماية في السوق
مجالات التطبيق:
1نظام ترفيهي للسيارة
2نظام الملاحة للسيارة ومسجل القيادة
3عكس الرادار
4مصدر طاقة السيارة
5وسادة المقعد المُسخنة للسيارة
6جهاز مكافحة السرقة
7وسادة تدليك السيارة
8. مشغل أجهزة MP3 للسيارة
9نظام التحكم في محرك المركبة
حول قناة TVS
يشار إليها باسم TVS ، هو جهاز حماية دائرة عالية الكفاءة في شكل ثنائي. عندما يتأثر القطبين من ثنائي TVS بالطاقة العالية العكسيةيمكن أن تغير العائق العالي بين القطبين إلى عائق منخفض في سرعة 10-12 ثانية، يمتص قوة التموج حتى عدة كيلوواط، مما يسبب القطبين إلىحماية المكونات الدقيقة في الدوائر الإلكترونية بشكل فعال من الأضرار الناجمة عن نبضات الطفرة المختلفةعلى وجه التحديد ، لديها الخصائص الثلاث التالية: 1. إضافة ثنائيات TVS إلى الإشارة وخطوط الكهرباء يمكن أن تمنع المعالجات الدقيقة أو وحدة التحكم الدقيقة من زيادات فورية ،مثل تأثيرات التفريغ الكهربائي2، يمكن أن يطلق تأثير التفريغ الكهربائي البطاني نبضات تزيد عن 10،000 فولت و 60A، ويمكن أن تستمر لمدة 10 ميس؛في حين أن أجهزة TTL العادية سوف تتلف عند مواجهة نبضات 10 فولت أكثر من 30 ميس. يمكن استخدام ثنائيات TVS امتصاص نبضات يمكن أن تسبب تلف الجهاز بشكل فعال والقضاء على التداخل (Crosstalk) الناجم عن التبديل بين الحافلات.يمكن أن يمنع وضع ثنائيات TVS بين خطوط الإشارة والأرض من تأثير الضوضاء غير الضرورية على محطات البيانات والتحكم.
