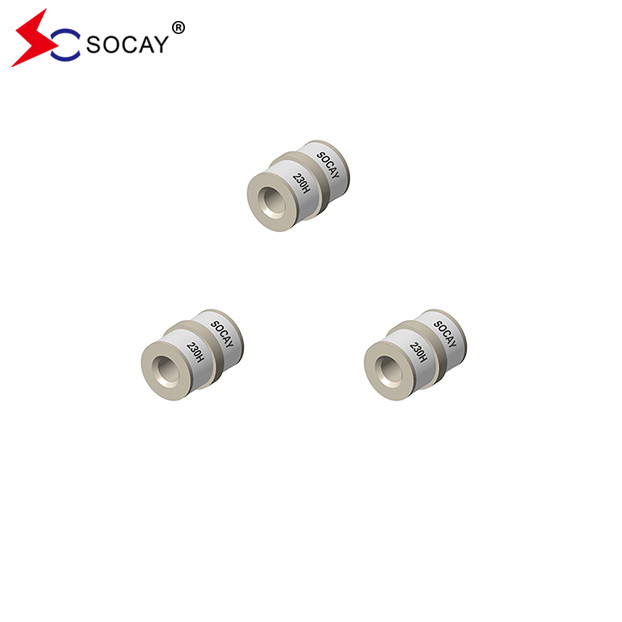

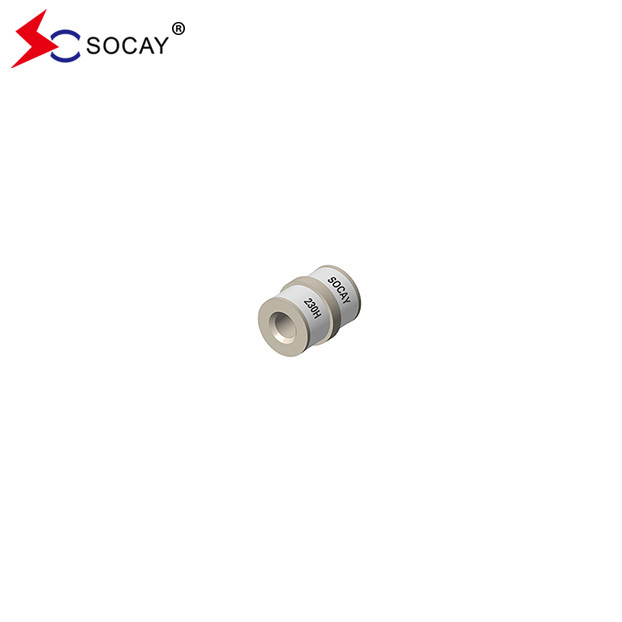

أنبوب تفريغ الغاز SC3E8-600H، المكونات الكلاسيكية لحماية الدائرة
ورقة بيانات:(SC3E8_v2308)1.pdf
| رقم الجزء | العلامة | الجهد المتزامن للشعلة | أقصى الجهد الاندفاعي | الحد الأدنى لمقاومة العزل | السعة القصوى | الجهد القوس | حياة الخدمة | ||||
|
الاسمية تيار التفريغ النبضي |
الحد الأقصى لتيار التفريغ | الاسميةأتيار التفريغ | الحياة العاطفية | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 مرات |
@8/20μs4) مرة واحدة |
50 هرتز4) 1الثانية 10أوقات |
@10/1000μs 4) 300 مرة |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
(سوكاي) 75H |
75 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
(سوكاي) 90H |
90 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
(سوكاي) 150 ساعة |
150 فولت ± 20% | < 500 فولت | < 600 فولت | 1 GΩ (في 50 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
(سوكاي) 230H |
230 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
(سوكاي) 250H |
250 فولت ± 20% | < 600 فولت | < 700 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
(سوكاي) 300H |
300 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
(سوكاي) 350H |
350 فولت ± 20% | < 800 فولت | < 900 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
(سوكاي) 420H |
420 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
(سوكاي) 470H |
470 فولت ± 20% | < 900 فولت | < 1000 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
(سوكاي) 600H |
600 فولت ± 20% | < 1100 فولت | < 1200 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
(سوكاي) 800H |
800 فولت ± 20% | < 1200 فولت | < 1400 فولت | 1 GΩ (في 100 فولت) | < 1.5pF | 25 فولت | 20KA | 25KA | 20A | 200A |
|
ملاحظات: 1) المصطلحات وفقًا لـ ITU-T K.12 و GB/T 9043-2008 2) عند التسليم AQL 0.65 المستوى الثاني ، DIN ISO 2859 3) الطاقة الكهربائية الرأسية أو الحلقة إلى الطاقة الكهربائية الوسطى 4) التيار الكلي من خلال الكهرباء المركزية، نصف القيمة من خلال الطرف على التوالي الكهرباء الحلقة |
|||||||||||
تصنيف GDT
(حجم الحزمة):1206,1210,1812
DIP:2-الكترود,3-الكترود
الجهد المستمر: 75V ~ 800V
الجهد المباشر العالي: 1000V ~ 6000V
التيار:0.5KA ~ 20KA
وقت الاستجابة ≤100NS، مع مكونات SWITH.
التطبيقات:
إمدادات الطاقة الصناعية
إمدادات الطاقة للاتصالات
مصدر طاقة عاكس الكهرباء
إمدادات الطاقة بدون انقطاع من UPS،
إمدادات الطاقة المنظمة،
إمدادات طاقة القيادة،
إمدادات الطاقة المبتدئة، وحدة الطاقة
