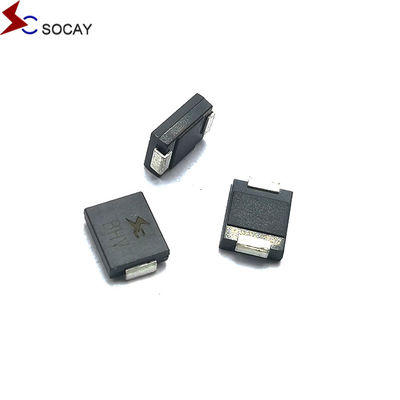

Socay TVS ثنائي الاتجاه TVS ثنائيات 8.0SMDJ SMC 22V 8000W سطح جبل قاطع الجهد العابر
ورقة بيانات:8.0SMDJ_v21071.pdf
| الوزن | 00.007 أوقية، 0.21 غرام |
| القضية | JEDEC DO-214AB البلاستيك الصبغ فوق الزجاج التقاطع المتحول |
| القطبية | الشريط الملون يدل على الكاثود باستثناء ثنائي القطب |
| المحطة | سلاسل مطلية متطابقة ، قابلة للصلب حسب JESD22-B102D |
طريقة الاختيار
1لتحديد منتج العميل، وجهد التشغيل، وميناء التطبيق ومستوى الحماية المطلوب، تأكد من أن VRWM
2القيمة أكبر من أو تساوي الجهد العادي للعمل في دائرة العميل،تأكد من أن قيمة VRWM من الجهاز أكبر من أو تساوي الجهد العادي للعمل في دائرة العميل.
3من المهم أيضاً التأكد من أن قيمة VC (جهد المشبك) أقل من أو تساوي أقصى جهد للشريحة الخلفية.
4بناء على منفذ التطبيق ومستوى الحماية، حدد الحزمة المناسبة وتصنيف الطاقة.
8.0SMDJ22CA الوصف:
تم تصميم سلسلة 8.0SMDJ لحماية المعدات الإلكترونية الحساسة من تحولات التوتر بسبب البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء | العلامة |
عكس |
التقسيم |
الاختبار |
أقصى |
أقصى |
أقصى |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
| 8.0SMDJ24A | 8.0SMDJ24CA | 8PEZ | 8BEZ | 24 | 26.70 | 29.50 | 1 | 38.9 | 207.71 | 5 |
| 8.0SMDJ26A | 8.0SMDJ26CA | 8PFE | 8BFE | 26 | 28.90 | 31.90 | 1 | 42.1 | 191.92 | 5 |
| 8.0SMDJ28A | 8.0SMDJ28CA | 8PFG | 8BFG | 28 | 31.10 | 34.40 | 1 | 45.4 | 177.97 | 5 |
| 8.0SMDJ30A | 8.0SMDJ30CA | 8PFK | 8BFK | 30 | 33.30 | 36.80 | 1 | 48.4 | 166.94 | 5 |
| 8.0SMDJ33A | 8.0SMDJ33CA | 8PFM | 8BEM | 33 | 36.70 | 40.60 | 1 | 53.3 | 151.59 | 5 |
| 8.0SMDJ36A | 8.0SMDJ36CA | 8PFP | 8BEP | 36 | 40.00 | 44.20 | 1 | 58.1 | 139.07 | 5 |
| 8.0SMDJ40A | 8.0SMDJ40CA | 8PFR | 8BFR | 40 | 44.40 | 49.10 | 1 | 64.5 | 125.27 | 5 |
8.0SMDJ22CA الخصائص:
8.0SMDJ22CA التطبيقات:
تعد أجهزة TVS مناسبة لحماية واجهات الإدخال والخروج وحافلات VCC والدوائر الضعيفة الأخرى المستخدمة في الاتصالات والكمبيوتر والتطبيقات الإلكترونية الصناعية والمستهلكة.
| أقصى مستويات القوة (TA = 25 درجة مئوية ما لم يذكر خلاف ذلك) | |||
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPM | 8000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M ((AV) | 6.5 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية واحدة (ملاحظة 3) | أناFSM | 300 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للاتجاه الواحد فقط (الملاحظة 4) | VF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
ملاحظات: 1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2. 2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة. 3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى. 4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت |
|||
