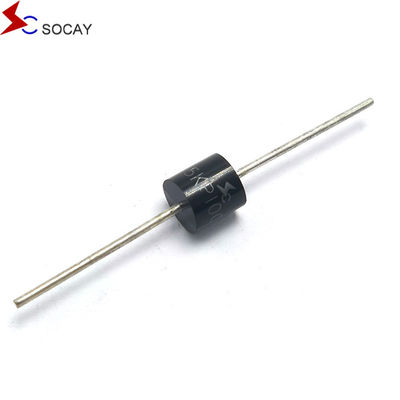

SOCAY 5KP Series 5000W TVS Diode Through Hole TVS Diode محوري الرصاص قاطع الجهد العابر
ورقة بيانات:5KP.pdf
مقدمة قصيرة:
تم تصميم سلسلة 5KP لحماية المعدات الإلكترونية الحساسة من الجهد العابر الناجم عن البرق وأحداث الجهد العابر الأخرى التي يمكن أن تضر بالمعدات نفسها.
| رقم الجزء |
عكس الوقوف الجهد VRالـ WM (V) |
التقسيم الجهدVBR (V) أناT |
الاختبار التيار الحالي أناT (mA) |
أقصى التشغيل الجهد Vج (V) أناPP |
أقصى القمة النبض التيار الحالي أناPP(أ) |
أقصى عكس تسربأناR (μأ) @ VRWM |
||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
الخصائص:
|
u وصلة شريحة زجاجية غير فعالة في حزمة P600 u تسرب منخفض u أحادي الاتجاه و ثنائي الاتجاه u القدرة الممتازة على الضغط u استجابة سريعة والاستجابة u متوافقة مع RoHS وخالية من الهالوجين u IR نموذجي أقل من 5μA فوق 12V. مادة الصين خالية من الرصاص u 5000W طاقة الذروة مع 10 × 1000μs شكل موجة دورة العمل: 0.01% وقت الاستجابة السريع: عادة أقل من 1.0 ps من 0 فولت إلى VBR min. |
استخدام:
أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلات VCC والدوائر الحساسة الأخرى في التطبيقات الصناعية والكمبيوتر والاتصالات والإلكترونيات الاستهلاكية.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 5000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية واحدة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للاتجاه الواحد فقط (الملاحظة 4) | TF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
ملاحظات:
1نبضات التيار غير المتكررة ، حسب الشكل 3 و تم تخفيضها فوق TA = 25 درجة مئوية حسب الشكل 2.
2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة.
3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى.
4VF < 3.5V لـ VBR < 200V و VF< 6.5V لـ VBR > 201V.
|
