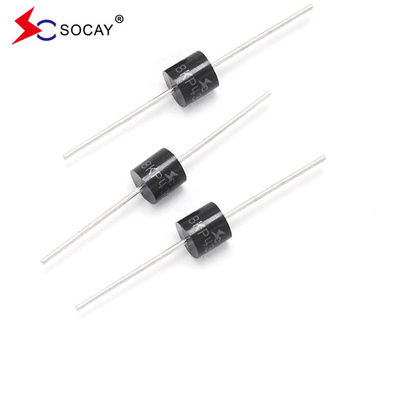

SOCAY 5000W 5KP Series TVS DIODE لحماية الدوائر محوري الرصاص قاطع الجهد العابر
ورقة بيانات:5KP.pdf
5KP78A 5KP78CA مقدمة قصيرة:
The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.
| رقم الجزء |
عكس الوقوف الجهد VRالـ WM (V) |
التقسيم الجهدVBR (V) أناT |
الاختبار التيار الحالي أناT (mA) |
أقصى التشغيل الجهد Vج (V) أناPP |
أقصى القمة النبض التيار الحالي أناPP(أ) |
أقصى عكس تسربأناR (μأ) @ VRWM |
||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
| 5KP33A | 5KP33CA | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 93.81 | 5 |
| 5KP36A | 5KP36CA | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.06 | 5 |
| 5KP40A | 5KP40CA | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 77.52 | 5 |
| 5KP43A | 5KP43CA | 43.0 |
47.80 |
52.80 | 1 | 69.4 | 72.05 | 5 |
| 5KP45A | 5KP45CA | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 68.78 | 5 |
| 5KP48A | 5KP48CA | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 64.60 | 5 |
| 5KP51A | 5KP51CA | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 60.68 | 5 |
| 5KP54A | 5KP54CA | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.41 | 5 |
| 5KP58A | 5KP58CA | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.42 | 5 |
| 5KP60A | 5KP60CA | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 51.65 | 5 |
| 5KP64A | 5KP64CA | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 48.54 | 5 |
| 5KP70A | 5KP70CA | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.25 | 5 |
| 5KP75A | 5KP75CA | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.32 | 5 |
| 5KP78A | 5KP78CA | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 39.68 | 5 |
| 5KP80A | 5KP80CA | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.58 | 5 |
| 5KP85A | 5KP85CA | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.50 | 5 |
5KP78A 5KP78CA الخصائص:
|
u تسرب منخفض u أحادي الاتجاه و ثنائي الاتجاه u القدرة الممتازة على الضغط رد فعل سريع واستجابة u متوافقة مع RoHS وخالية من الهالوجين u IR نموذجي أقل من 5μA فوق 12V. مادة الصين خالية من الرصاص u P600 عقدة شريحة مشحونة من الزجاج u الحرارة المرتفعة: 260 درجة مئوية / 40 ثانية على المشابك u 5000W طاقة الذروة مع 10 × 1000μs شكل موجة دورة العمل: 0.01% u معامل الحرارة القصوى النموذجي ΔVBR = 0.1% ×VBR@25°C× ΔT وقت الاستجابة السريع: عادة أقل من 1.0 ps من 0 فولت إلى VBR min. |
5KP78A 5KP78CAالتطبيق:
أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلات VCC والدوائر الحساسة الأخرى في التطبيقات الصناعية والكمبيوتر والاتصالات والإلكترونيات الاستهلاكية.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 5000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية واحدة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| حد أقصى لجهد التوجه الأمامي الفوري عند 25A للوجهة الواحدة فقط (الملاحظة 4) | TF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
ملاحظات:
1نبضات التيار غير المتكررة ، وفقا للشكل 3 و تم تخفيضها فوق TA = 25 درجة مئوية وفقا للشكل 2.
2يتم تركيبها على وسائد نحاسية بطول 5.0 ملم × 5.0 ملم (0.03 ملم سميكة) في كل محطة.
3. 8.3ms موجة نصف سينوزويدية واحدة أو مكافئ مربع، دورة العمل = 4 نبضات في الدقيقة كحد أقصى
4VF < 3.5V لـ VBR < 200V و VF < 6.5V لـ VBR > 201V.
|
