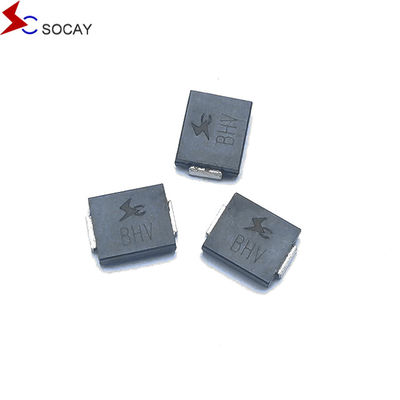

ديودات التبديل السريع SOCEY TVS DO-214AB 8.0SMDJ 8000W 14V سطح جبل قاطع الجهد العابر
ورقة بيانات:8.0SMDJ_v21071.pdf
| الوزن | 00.007 أوقية، 0.21 غرام |
| القضية | JEDEC DO-214AB البلاستيك الصبغ فوق الزجاج التقاطع المتحول |
| القطبية | الشريط الملون يدل على الكاثود باستثناء ثنائي القطب |
| المحطة | سلاسل مطلية متطابقة ، قابلة للصلب حسب JESD22-B102D |
طريقة الاختيار
1لتحديد منتج العميل، وجهد التشغيل، منفذ التطبيق، ومستوى الحماية المطلوبة.
2يجب أن تكون قيمة VRWM للجهاز أكبر من أو تساوي الجهد العادي للعمل في دائرة العميل.
3تأكد من أن قيمة VC (جهد المشبك) أقل من أقصى جهد للشريحة الخلفية.
4.اختر حزمة الجهاز المناسبة والطاقة على أساس منفذ التطبيق ومستوى الحماية.
الوصف:
تم تصميم سلسلة 8.0SMDJ خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.
| رقم الجزء | العلامة |
عكس |
التقسيم |
الاختبار |
أقصى |
أقصى |
أقصى |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
الخصائص:
التطبيقات:
أجهزة TVS مثالية لحماية واجهات الإدخال والإخراج، وقطار VCC وغيرها من الدوائر الضعيفة المستخدمة في الاتصالات، والحواسيب، والصناعية، وتطبيقات الإلكترونية الاستهلاكية.
| أقصى مستويات القوة (TA = 25 درجة مئوية ما لم يذكر خلاف ذلك) | |||
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPM | 8000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M ((AV) | 6.5 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية واحدة (ملاحظة 3) | أناFSM | 300 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للاتجاه الواحد فقط (الملاحظة 4) | VF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
ملاحظات: 1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2. 2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة. 3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى. 4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت |
|||
الأسئلة الشائعة
هل لي أن أطلب طلب عينة؟
ج: نعم ، نرحب بأوامر العينات لاختبار وتحقق من الجودة. العينات المختلطة مقبولة أيضًا.
س2: ما هو الوقت المطلوب؟
ج: إنتاج العينة يتطلب يوم واحد، في حين أن الإنتاج الجماعي يستغرق 1-2 أسابيع للكميات التي تتجاوز
هل لديك أي MOQ؟
ج: تعتمد MOQ على نوع المنتج ، 1pc للتحقق من العينة متوفرة
س4: كيف يتم شحن البضائع وما هو الوقت المقدر للتسليم؟
ج: عادةً ما نستخدم DHL أو UPS أو FedEx أو TNT للشحن ، مع وقت التسليم المقدر بين 3-5 أيام. تتوفر أيضًا الشحن الجوي والبحري.
س5: كيف أواصل الأمر؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل تقدمون ضماناً لمنتجاتكم؟
ج: نعم، نحن نقدم ضمان لمدة 2-5 سنوات على جميع منتجاتنا.
