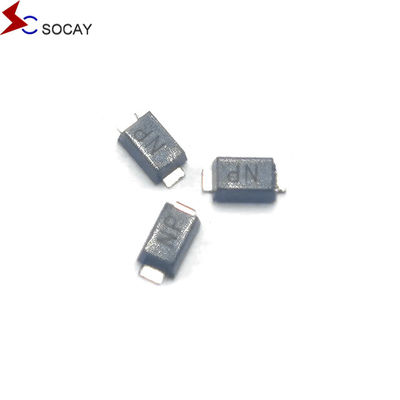

ديودات Socay TVS SMF سلسلة SOD-123 78CA ديودات حماية الدائرة 78V 220W سطح الجبل مضاعفات الجهد العابر
ورقة بيانات:SMF Series_v2211.1.pdf
SMF78CA الوصف:
المكابح العابرة للجهد من سلسلة SMF هي جهاز أشباه الموصلات مع قدرة امتصاص الموجات، وقت استجابتها سريع للغاية، حتى مستوى أقل من النانوسانية،لذا بمجرد أن تتلقى الدائرة صدمة فورية عالية الطاقة عندما يمكن أن تقمع هذه الطاقة، من خلال امتصاص المقبضات الفورية عالية التيار، عالية الجهد من الدائرة، والنتيجة النهائية هي حماية المعدات أو الدائرة وراء.
| رقم الجزء | العلامة | عكس | التقسيم | الاختبار | أقصى | أقصى | أقصى | |||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMF5.0A | SMF5.0CA | FE | كيه | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
| SMF6.0A | SMF6.0CA | FG | كيلوغرام | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 | 400 |
| SMF6.5A | SMF6.5CA | FK | كيه كيه | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
| SMF7.0A | SMF7.0CA | FM | كيلومتر | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
| SMF7.5A | SMF7.5CA | برنامج العمل الأساسي | كيه بي | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
| SMF8.0A | SMF8.0CA | إنجلترا | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
| SMF8.5A | SMF8.5CA | FT | كيه تي | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
| SMF9.0A | SMF9.0CA | FV | KV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
| SMF10A | SMF10CA | العملات الأجنبية | كيه إكس | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
| SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
| SMF12A | SMF12CA | هو | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
| SMF13A | SMF13CA | HG | LG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
| SMF14A | SMF14CA | هونغ كونغ | (إي كيه) | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 8.62 | 1 |
| SMF15A | SMF15CA | هـم | LM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 8.20 | 1 |
| SMF16A | SMF16CA | HP | LP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 7.69 | 1 |
| SMF17A | SMF17CA | السلطات العليا | (إل آر) | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 7.25 | 1 |
| SMF18A | SMF18CA | HT | LT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 6.85 | 1 |
| SMF19A | SMF19CA | HB | (إل بي) | 19.0 | 21.10 | 23.30 | 1 | 30.6 | 6.54 | 1 |
| SMF20A | SMF20CA | HV | LV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 6.17 | 1 |
| SMF22A | SMF22CA | هكس | LX | 22.0 | 24.0 | 26.90 | 1 | 35.5 | 5.63 | 1 |
| SMF24A | SMF24CA | HZ | منطقة الهبوط | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 5.14 | 1 |
| SMF26A | SMF26CA | جيه إي | أنا | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 4.75 | 1 |
| SMF28A | SMF28CA | ج.ج. | MG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 4.41 | 1 |
| SMF30A | SMF30CA | جيه كيه | م.ك. | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 4.13 | 1 |
| SMF33A | SMF33CA | (جي إم) | م م م | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 3.75 | 1 |
| SMF36A | SMF36CA | جي بي | MP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 3.44 | 1 |
| SMF40A | SMF40CA | (جي آر) | MR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 3.10 | 1 |
| SMF43A | SMF43CA | جي تي | MT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 2.88 | 1 |
| SMF45A | SMF45CA | الشركات المشتركة | MV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 2.75 | 1 |
| SMF48A | SMF48CA | JX | MX | 48.0 | 53.0 | 58.90 | 1 | 77.4 | 2.58 | 1 |
| SMF51A | SMF51CA | ج.ز. | MZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 2.43 | 1 |
| SMF54A | SMF54CA | XE | شمال غرب | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 2.30 | 1 |
| SMF58A | SMF58CA | إكس جي | الـNG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 2.14 | 1 |
| SMF60A | SMF60CA | XK | NK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 2.07 | 1 |
| SMF64A | SMF64CA | XM | NM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 1.94 | 1 |
| SMF70A | SMF70CA | إكس بي | NP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 1.77 | 1 |
| SMF75A | SMF75CA | XR | الـ NR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 1.65 | 1 |
| SMF78A | SMF78CA | XT | NT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 1.59 | 1 |
| SMF80A | SMF80CA | إكس بي | الملاحظة | 80.0 | 88.80 | 97.60 | 1 | 129.0 | 1.55 | 1 |
| SMF85A | SMF85CA | XV | NV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 1.46 | 1 |
SMF78CA التخصص:
تطبيقات SMF78CA:
أجهزة TVS مناسبة لحماية واجهات الإدخال / الإخراج ، حواسيب VCC وغيرها من دوائر الحماية المستخدمة في الاتصالات ، الكمبيوتر ، المستهلك ،وتطبيقات صناعية عرضة للهجمات.
