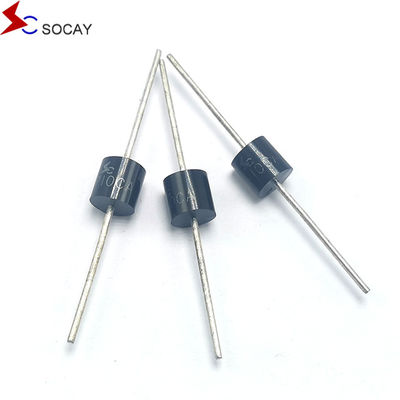

SOCAY 5000W طاقة عالية 5KP سلسلة TVS الديود المحوري الرصاصية عابرة ضغط 5KP5.0A 5.0CA
ورقة بيانات:5KP.pdf
الوصف:
سلسلة 5KP مصممة لحماية المعدات الإلكترونية الحساسة ضد الجهد العابر الناجم عن ضربات البرق وأحداث الجهد العابر الأخرى.
| رقم الجزء | عكس الوقوف الجهد VRالـ WM (V) | التقسيم الجهدVBR (V) أناT | الاختبار التيار الحالي أناT (mA) | أقصى التشغيل الجهد Vج (V) أناPP | أقصى القمة النبض التيار الحالي أناPP(أ) | أقصى عكس تسربأناR (μأ) @ VRWM | ||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
الخصائص:
u وصلة شريحة زجاجية غير فعالة في حزمة P600 u تسرب منخفض u الوحدة الوحيدة والثنائية الاتجاه u القدرة الممتازة على الضغط u 5000W طاقة الذروة مع 10 × 1000μs شكل موجة دورة العمل: 0.01% u استجابة سريعة والاستجابة u متوافقة مع RoHS |
التطبيقات:
أجهزة TVS هي الخيار المثالي لحماية واجهات الإدخال / الإخراج وحافلات VCC والدوائر الحساسة الأخرى في الاتصالات والكمبيوتر والتطبيقات الإلكترونية الصناعية والمستهلكة.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 5000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) | TF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
