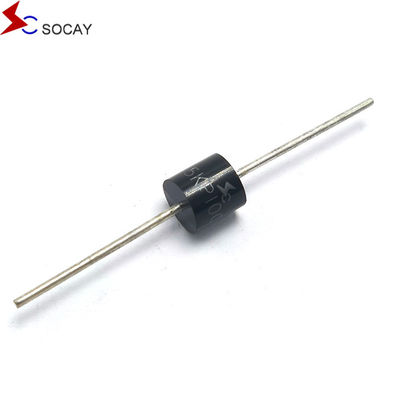

ديودات SOCAY TVS15000W 28V محوري الرصاص مضاعفات الجهد العابر 15KPA سلسلة
15KPA28A ورقة بيانات:15KPA.pdf
15KPA28Aالوصف:
تم تصميم سلسلة 15KPA لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وأحداث الجهد العابر الأخرى.
| رقم الجزء |
عكس الوقوف الجهد VRالـ WM (V) |
التقسيم الجهدVBR (V) أناT |
الاختبار التيار الحالي أناT (mA) |
أقصى التشغيل الجهد Vج (V) أناPP |
أقصى القمة النبض التيار الحالي أناPP(أ) |
أقصى عكس تسربأناR (μأ) @ VRWM |
||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 15KPA17A | 15KPA17CA | 17 | 18.99 | 20.79 | 50 | 29.3 | 515.4 | 5000 |
| 15KPA18A | 15KPA18CA | 18 | 20.11 | 22.01 | 50 | 30.9 | 488.7 | 5000 |
| 15KPA20A | 15KPA20CA | 20 | 22.34 | 24.46 | 20 | 34.3 | 440.2 | 1500 |
| 15KPA22A | 15KPA22CA | 22 | 24.57 | 26.91 | 10 | 37.1 | 407.0 | 500 |
| 15KPA24A | 15KPA24CA | 24 | 26.81 | 29.35 | 5 | 40.7 | 371.0 | 150 |
| 15KPA26A | 15KPA26CA | 26 | 29.04 | 31.80 | 5 | 44.0 | 343.2 | 50 |
| 15KPA28A | 15KPA28CA | 28 | 31.28 | 34.24 | 5 | 47.5 | 317.9 | 25 |
| 15KPA30A | 15KPA30CA | 30 | 33.51 | 36.70 | 5 | 50.7 | 297.8 | 15 |
| 15KPA33A | 15KPA33CA | 33 | 36.90 | 40.40 | 5 | 54.7 | 276.1 | 2 |
15KPA28Aالخصائص:
15KPA28A التطبيقات:
أجهزة TVS مثالية لحماية واجهات الإدخال والإخراج ، وحافلات VCC ، وغيرها من الدوائر الضعيفة المستخدمة في الاتصالات والكمبيوتر والصناعية ، والتطبيقات الإلكترونية الاستهلاكية.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 15000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
