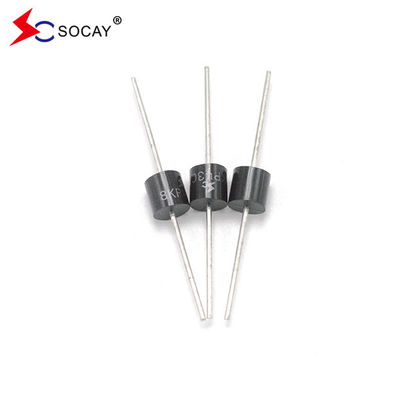

Socay 8KP Series TVS Diode 8KP78CA محوري الرصاص المضطرب العابر 8000W
ورقة بيانات:8KP Series_v23091.pdf
8KP78CAالوصف:
سلسلة 8KP مصممة خصيصًا لحماية المكونات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وأحداث الجهد العابر الأخرى.
| رقم الجزء |
عكس الوقوف الجهد VRالـ WM (V) |
التقسيم الجهدVBR (V) أناT |
الاختبار التيار الحالي أناT (mA) |
أقصى التشغيل الجهد Vج (V) أناPP |
أقصى القمة النبض التيار الحالي أناPP(أ) |
أقصى عكس تسربأناR (μأ) @ VRWM |
||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 |
78.6 |
5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP78CAالخصائص:
|
u تسرب منخفض u الوحدة الوحيدة والثنائية الاتجاه u P600 الحزمة الزجاجية المتحركة u القدرة الممتازة على الضغط u 8000W قدرة الطاقة القصوى مع شكل موجة 10 × 1000μs معدل التكرار (دورة العمل): 0.01% دورة العمل u وقت استجابة سريع u متوافقة مع RoHS
|
8KP78CAالتطبيقات:
أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلات VCC والدوائر الحساسة الأخرى المستخدمة في الاتصالات والحوسبة والتطبيقات الإلكترونية الصناعية والمستهلكة.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 8000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
