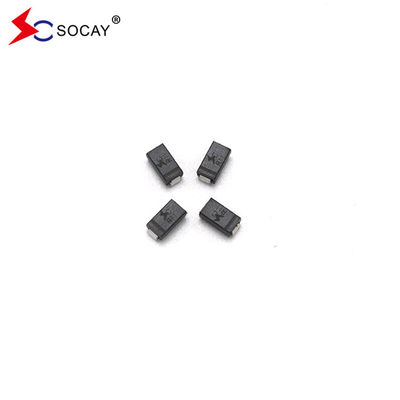

ديودات Socay TVS 400w 22V سطح جبل مضاعفات الجهد العابر SMAJ22A SMC
ورقة بيانات:SMAJ_v22071.pdf
مقدمة قصيرة
تم تصميم سلسلة SMAJ لحماية المعدات الإلكترونية من تحولات التوتر بسبب البرق وغيرها من أحداث التوتر العابرة.
التطبيق:
أجهزة TVS مثالية لحماية واجهات الإدخال والإخراج ، حافلة VCC ، والدوائر الضعيفة الأخرى المستخدمة في تطبيقات الاتصالات والكمبيوتر والصناعية والمستهلك الإلكتروني.
| رقم الجزء | (ميركينغ) | إيقاف العكس الجهد VRWM ((V) |
فولتاج الانقطاع VBR (V) @ IT |
الاختبار التيار الحالي IT ((mA) |
أقصى التشغيل الجهد VC @IPP (V) |
أقصى القمة تيار النبض IPP (A) |
أقصى التسرب العكسي IR @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMAJ45A | SMAJ45CA | السيرة الذاتية | يوف | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 المياه | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | عربة | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | الشرق الأوسط | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | في كيه | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | أس بي | (في بي) | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | (SM) | (إم.إم) | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | نائب الرئيس | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | فـي | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | فولكس واجن | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | هو | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | المديرية العامة | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | هونغ كونغ | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | د.م. | هـم | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
ملاحظات:
1.1الإضافة "A" تعني جهاز معدل تخفيف بنسبة 5%
2.2 إضافة اللاحقة "CA" بعد رقم الجزء لتحديد الأجهزة ثنائية الاتجاه.
3. 3. بالنسبة للأجهزة ثنائية الاتجاه التي لديها VRمن 10 فولت وأقل من ذلك، IRالحد هو مضاعف.
السمات:
التقاطع مفعم بالزجاج
الحثية المنخفضة
تسرب منخفض
الوحدة الوحيدة والثنائية الاتجاه
القدرة على التشغيل ممتازة
مغلفة بالصين غير الملموس الذي لا يحوي الرصاص
خالية من الهالوجين ومتوافقة مع RoHS
لتحسين مساحة اللوحة لتطبيقات سطحية
الحزمة البلاستيكية لديها تصنيف قابلية للاشتعال من مختبر التأمين 94V-0.
المواصفات الزائدة من الجهد أو التيار هو سبب شائع للفشل
يتم إجراء اختبار الشارب وفقًا لـ JEDEC JESD201A ، وخاصة وفقًا للجدول 4a و 4c.
الجهاز لديه قدرة طاقة قصوى تبلغ 400 واط عند استخدام معدل تكرار شكل الموجة 10 × 1000μs (دورة العمل) بنسبة 0.01٪.
وقت الاستجابة السريع: عادة أقل من 1.0ps من 0 فولت إلى VBR min
"المعدات المستخدمة في التصنيع" هي المعدات المستخدمة في التصنيع.
لحام في درجات حرارة عالية: يجب تسخين المحطات إلى 260 درجة مئوية لمدة 40 ثانية.
IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)
معامل الحرارة القصوى النموذجي ΔVBR = 0.1% × VBR@25°C× ΔT
حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 ((IEC801-2)
حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 ((IEC801-4)
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 400 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 1.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 40 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) | VF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
ملاحظات:
1تطبيق نبضة تيار غير متكرر كما هو مبين في الشكل 3 وتخفيض فوق TA = 25 °C كما هو مبين في الشكل 2. 2.
2قم بتثبيت الجهاز على وسائد نحاسية بطول 5.0 ملم × 5.0 ملم (0.03 ملم سميكة) على كل محطة.
3يجب أن ينتج الجهاز موجة نصف سينسية واحدة أو موجة مربعة معادلة مع مدة 8.3 ميس. يجب أن لا تتجاوز دورة العمل 4 نبضات في الدقيقة. تمت إزالة الملئات غير الأساسية.
4يجب أن يكون الجهد الأمامي (VF) أقل من 3.5V لقيم VBR أقل من 200V وأقل من 6.5V لقيم VBR أعلى من 201V. يجب الالتزام بدقة بجميع الوحدات والمقاييس.
