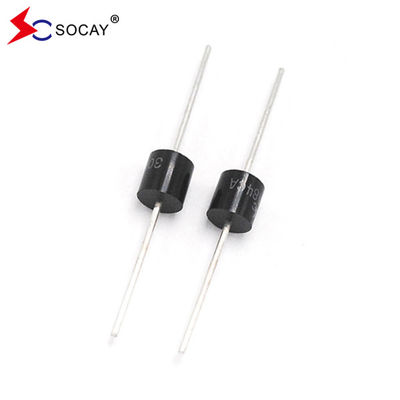

Socay 8KP100CA مضاعفات الجهد الانتقالي الثنائي الاتجاه TVS محوري الرصاص العابر
ورقة بيانات:8KP Series_v23091.pdf
ثنائي 8KP100CA TVSملفه:
تم تصميم سلسلة 8KP لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وأحداث الجهد العابر الأخرى.
8KP100CA TVS Diode التطبيق:
أجهزة TVS مناسبة لحماية واجهات الإدخال والخروج ، وحافلات Vcc ، والدائرات الضعيفة الأخرى المستخدمة في تطبيقات الاتصالات والكمبيوتر والصناعية والمستهلك الإلكترونية.
8KP100CA ميزة الديود TVS:
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 8000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 8.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 500 | آمبرات |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
الخصائص الكهربائية
| رقم الجزء | عكس | التقسيم | الاختبار | أقصى | أقصى | أقصى | ||
| الجامعة | ثنائي | MIN | ماكس | |||||
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 | 78.6 | 5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
| 8KP85A | 8KP85CA | 85 | 94.4 | 104.0 | 5 | 137.0 | 59.1 | 5 |
| 8KP90A | 8KP90CA | 90 | 100.0 | 111.0 | 5 | 146.0 | 55.5 | 5 |
| 8KP100A | 8KP100CA | 100 | 111.0 | 123.0 | 5 | 162.0 | 50.0 | 5 |
إشعار:
