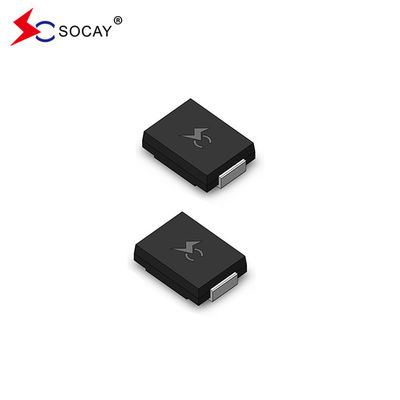

SMCJ78CA TVS الديودات SCOAY SMCJ ESD سطح جبل مكابح الجهد العابر

SMCJ78CA TVS الديودات SCOAY SMCJ ESD سطح جبل مكابح الجهد العابر

SMCJ78CA ثنائيات TVS DATASHEET:SMCJ_v2107.1.pdf

SMCJ78CA TVS Diode وصف وتطبيق:

تم تصميم سلسلة SMCJ خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وغيرها من أحداث الجهد العابر.

أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلة VCC والدوائر الضعيفة الأخرى المستخدمة في تطبيقات الاتصالات والكمبيوتر والصناعية والإلكترونية الاستهلاكية.

SMCJ78CA ميزة الديود التلفزيوني:

• للتطبيقات المثبتة على السطح، تحسين مساحة اللوحة.
• تسرب منخفض
• الوحدة الوحيدة والثنائية الاتجاه
• القصدير الميت خال من الرصاص
• خالية من الهالوجين ومتوافقة مع RoHS
• وصلات زجاجية مساوية
• الحثية المنخفضة
• القدرة الممتازة على الضغط

SMCJ78CA ملف تعريف ثنائي TVS:

• الجهاز لديه قدرة طاقة قصوى تبلغ 1500 واط عند معدل تكرار شكل الموجة في 10 × 1000μs (دورة العمل) بنسبة 0.01٪.

• يحتوي على وقت استجابة سريع ، عادة ما يكون أقل من 1.0ps من 0 فولت إلى VBR min ، وIR نموذجي أقل من 5μA فوق 12V.

• يمكن أن يتحمل الجهاز لحام درجة حرارة عالية ، تصل إلى 260 درجة مئوية / 40 ثانية في المحطات.

• معامل الحرارة القصوى النموذجي هو ΔVBR = 0.1% × VBR@25°C× ΔT.

• الحزمة البلاستيكية تصنيفها من مختبر التأمين 94V-0.

• يحدث وضع الفشل النموذجي عندما يتم تحديد الجهد أو التيار بشكل مفرط.
• لاختبار الشارب، اتبع معيار JEDEC JESD201A، وبالتحديد الجدول
• IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)
• حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 ((IEC801-2)
• حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 ((IEC801-4)
