جديد أصلي BZX584C27V الجودة الموثوقة SOD-523 Zener Diode المكونات الإلكترونية
SOD-523 Zener Diode DATA SHEET:BZX584C2V4_BZX584C75V ((SOD-523)_v2303.1.pdf
SOD-523 ديود زينر الخصائص:
الرجوع إلى قائمة الجدول
SOD-523 ثنائي زينر الحد الأقصى المطلق (TA=25 درجة مئوية):
| SOD-523 معيار ثنائي زينر | الرمز | القيمة | الوحدات |
| BZX584C27V تشتيت الطاقة | PD | 200 | mW |
| BZX584C27V درجة حرارة التقاطع | (تي جيه) | 150 | °C |
| BZX584C27V درجة حرارة التخزين | TSTG | -55 إلى +150 | °C |
| الحد الأقصى لتيار المنظم | إيزم | PD / VZ | mA |
الميزات الكهربائية لديود زينر SOD-523 (TA=25°C):
| رقم الجزء | ثنائي زينر VZ * 1 | إيزت | ZZT @ IZT | ZZK @ IZK | IZK | IR | VR | ||
| ثنائي زينر | اسم. ((V) | الدقيقة. ((V) | ماكس. ((V) | (mA) | أقصى. | (mA) | ماكس. ((μA) | (V) | |
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| * 1 عرض النبض = 10 ms | |||||||||

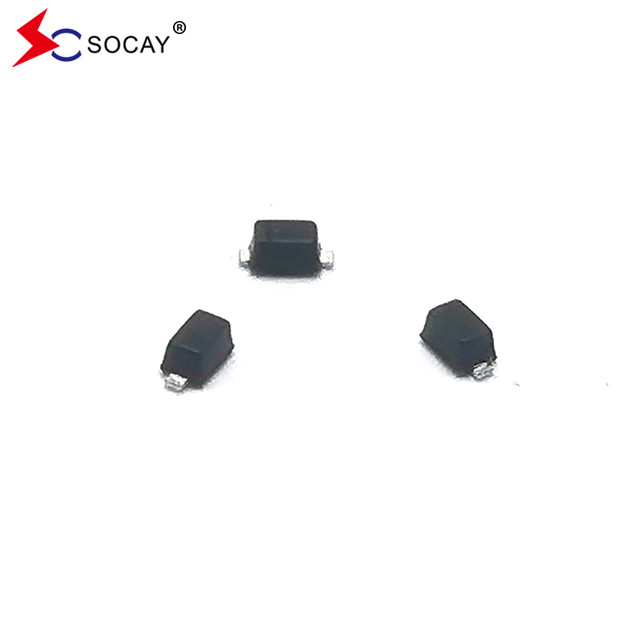

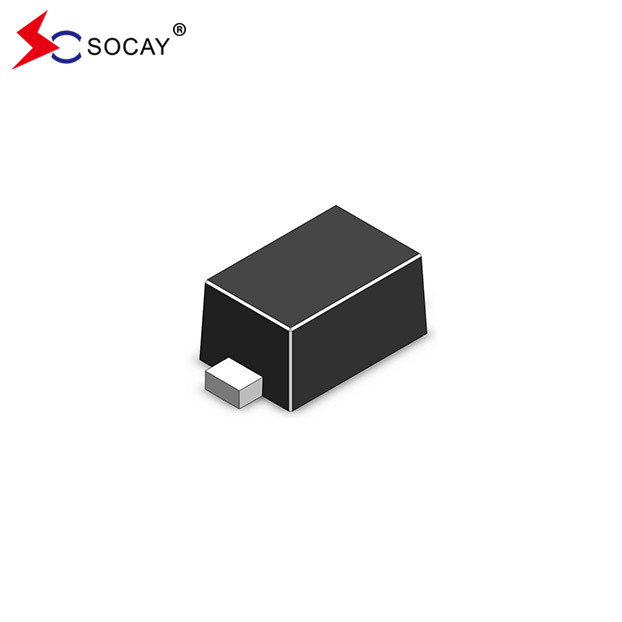

SOD-523 ثنائي زينر سطحي BZX584C27V صور الدائرة:
SOD-523 سطح جبل زينر ديود BZX584C27V منحنيات:
التين1. BZX584C27V خرق زينرالخصائص
الشكل 2 BZX584C27V خصائص تحطم زينر
التين3. BZX584C27V الجهد الأمامي النموذجي
التين4. BZX584C27V تأثير فولتاج زينر على عائق زينر
التين5. BZX584C27V سعة نموذجية
التين6. BZX584C27V تيار تسرب نموذجي
التين7. BZX584C27V منحنى تخفيض الطاقة
SOD-523 سطح جبل زينر ديود BZX584C27V المخطط والأبعاد:
SOD-523 الحزمة Zener Diode BZX584C27V معلومات الطلب:
| رقم جزء ثنائي زينر | حزمة المكونات | شحن ثنائيات زينر |
| BZX584C2V4~BZX584C75V | SOD-523 | الشريط والرول 8000 PCS / 7 ′′ رول |
