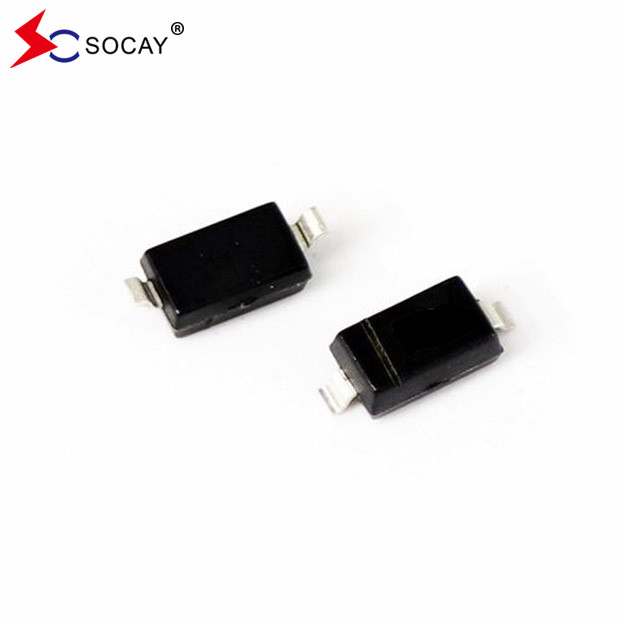

الديود المتسطح المقطوعة Zener Diode BZT52C8V2 SOD-123 حزمة SMD Diode
ثنائي زينر BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf
ثنائي زينر BZT52C8V2 سمة مميزة:
- نعم
ثنائي زينر BZT52C8V2 تاريخ ميكانيكي:
ثنائي زينر BZT52C8V2 أقصى تصنيفات (T)أ= 25 درجة مئوية):
| معدل الديود | الرمز | القيمة | الوحدات |
| تشتيت طاقة الديود (ملاحظة 1) | PD | 350 | mW |
| المقاومة الحرارية من التقاطع إلى البيئة المحيطة | RθJA | 357 | °C/W |
| درجة حرارة تقاطع الديود | (تي جيه) | 150 | °C |
| تخزين الديوددرجة الحرارة | TSTG | -55 إلى +150 | °C |
| الملاحظة1: الجهاز المثبت على شاشة PCB السيراميكية: 7.6mm x 9.4mm x 0.87mm مع مساحات 25mm2. | |||
ثنائي زينر BZT52C8V2 الخصائص الكهربائية (TA=25°C):
| رقم الجزء | ثنائي زينر نطاق الجهد الزينر (ملاحظة 2) | ثنائي زينر الحد الأقصى لمقاومة زينر (الملاحظة 3) |
ثنائي زينر أقصى تيار التسرب (ملاحظة 2) |
||||||
| ثنائي زينر | VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | |||||
| اسم. ((V) | الدقيقة. ((V) | ماكس. ((V) | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
الملاحظة 2: نبضة اختبار قصيرة المدة تستخدم لتقليل تأثير التسخين الذاتي. الملاحظة 3: f=1kHZ.
|
|||||||||
SOD-123 Zener Diode BZT52C8V2 مخطط الدائرة:
ثنائي زينر BZT52C8V2 تصنيف و منحنيات الخصائص:
التين1ثنائي زينر BZT52C8V2 منحنى تخفيض الطاقة
الشكل 2 ثنائي زينر BZT52C8V2 سعة التقاطع النموذجية
التين3. ثنائي زينر BZT52C8V2 تفكيك زينر النموذجي
التين4. ثنائي زينر BZT52C8V2 تفكيك زينر النموذجي
التين5. ثنائي زينر BZT52C8V2 تفكيك زينر النموذجي
SOD-123 Zener Diode BZT52C8V2 المخطط (إنشات ((ملم)):
SOD-123 Zener Diode BZT52C8V2 معلومات الطلب:
| رقم جزء ثنائي زينر | حزمة المكونات | كمية | خيار التعبئة |
| BZT52C2V4~BZT52C75 | SOD-123 | 10000 PCS | لكل ريل بلاستيكي 13 " |
| BZT52C2V4~BZT52C75 | SOD-123 | 3000 قطعة | لكل 7 "ملفات بلاستيكية |
