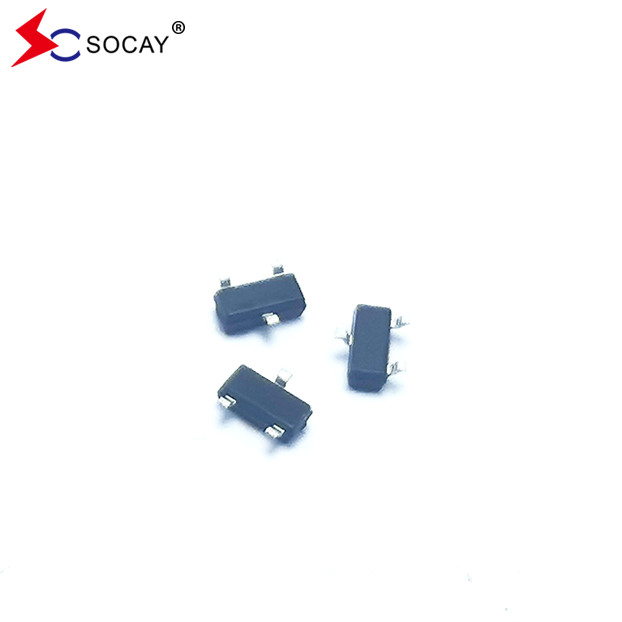

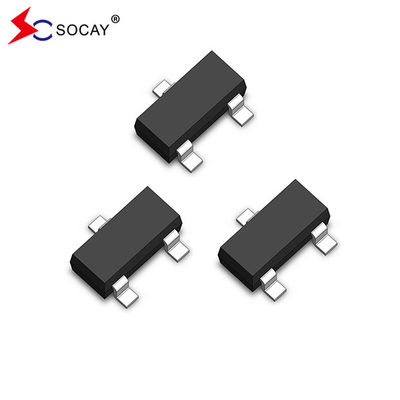

27 فولت الجودة الموثوقة Zener Diode BZX84C27 المكونات الإلكترونية BOM الخدمة
ضوئيات زينر DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf
جودة موثوق بهاخصائص ثنائيات زينر:
متوافقة مع RoHS / الخضراء EMC
ثنائي زينرBZX84C27الحد الأقصى المطلق
| المعلم BZX84C27 | الرمز | القيمة | الوحدات |
| حد أقصى لجهد التوجه الأمامي (الملاحظة 2) @ IF=10mA | VF | 0.9 | V |
| BZX84C27 تشتيت الطاقة (ملاحظة 1) | P ((AV) | 300 | mW |
| BZX84C27 درجة حرارة التشغيل والتخزين | (تي جيه) ، (تي تي جيه) | -55 إلى +150 | °C |
| BZX84C27 ذروة التيار الأمامي التيار الأمامي | إف إس إم | 2.0 | أ |
| BZX84C27 وصلة المقاومة الحرارية إلى البيئة | (آر جي) | 357 | °C/W |
الملاحظة1: صالحة شريطة أن يتم الاحتفاظ بأطراف الجهاز في درجة حرارة الغرفة. | |||
ثنائي زينرBZX84C27الخصائص الكهربائية:
| رقم جزء ثنائي زينر | ثنائي زينر نطاق الجهد الزينر (ملاحظة 2) | ثنائي زينر Max. Zener impedance (Note 3) | الحد الأقصى لتيار التسرب العكسي | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | ||||||
| اسم. ((V) | الدقيقة. ((V) | ماكس. ((V) | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZX84C2V4 | 2.4 | 2.2 | 2.6 | 100 | 5 | 600 | 1 | 50 | 1 |
| BZX84C2V7 | 2.7 | 2.5 | 2.9 | 100 | 5 | 600 | 1 | 20 | 1 |
| BZX84C3V0 | 3.0 | 2.8 | 3.2 | 95 | 5 | 600 | 1 | 10 | 1 |
| BZX84C3V3 | 3.3 | 3.1 | 3.5 | 95 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V6 | 3.6 | 3.4 | 3.8 | 90 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V9 | 3.9 | 3.7 | 4.1 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V3 | 4.3 | 4.0 | 4.6 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V7 | 4.7 | 4.4 | 5.0 | 80 | 5 | 500 | 1 | 3 | 2 |
| BZX84C5V1 | 5.1 | 4.8 | 5.4 | 60 | 5 | 480 | 1 | 2 | 2 |
| BZX84C5V6 | 5.6 | 5.2 | 6.0 | 40 | 5 | 400 | 1 | 1 | 2 |
| BZX84C6V2 | 6.2 | 5.8 | 6.6 | 10 | 5 | 150 | 1 | 3 | 4 |
| BZX84C6V8 | 6.8 | 6.4 | 7.2 | 15 | 5 | 80 | 1 | 2 | 4 |
| BZX84C7V5 | 7.5 | 7.0 | 7.9 | 15 | 5 | 80 | 1 | 1 | 5 |
| BZX84C8V2 | 8.2 | 7.7 | 8.7 | 15 | 5 | 80 | 1 | 0.7 | 5 |
| BZX84C9V1 | 9.1 | 8.5 | 9.6 | 15 | 5 | 100 | 1 | 0.5 | 6 |
| BZX84C10 | 10 | 9.4 | 10.6 | 20 | 5 | 150 | 1 | 0.2 | 7 |
| BZX84C11 | 11 | 10.4 | 11.6 | 20 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C12 | 12 | 11.4 | 12.7 | 25 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C13 | 13 | 12.4 | 14.1 | 30 | 5 | 170 | 1 | 0.1 | 8 |
| BZX84C15 | 15 | 13.8 | 15.6 | 30 | 5 | 200 | 1 | 0.1 | 10.5 |
| BZX84C16 | 16 | 15.3 | 17.1 | 40 | 5 | 200 | 1 | 0.1 | 11.2 |
| BZX84C18 | 18 | 16.8 | 19.1 | 45 | 5 | 225 | 1 | 0.1 | 12.6 |
| BZX84C20 | 20 | 18.8 | 21.2 | 55 | 5 | 225 | 1 | 0.1 | 14.0 |
| رقم الجزء | ثنائي زينر نطاق الجهد الزينر (ملاحظة 2) | ثنائي زينر Max. Zener impedance (Note 3) | زينر ديود ماكس عكس التسريب الحالي | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | ||||||
| اسم. ((V) | الدقيقة. ((V) | ماكس. ((V) | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZX84C22 | 22 | 20.8 | 23.3 | 55 | 5 | 250 | 1 | 0.1 | 15.4 |
| BZX84C24 | 24 | 22.8 | 25.6 | 70 | 5 | 250 | 1 | 0.1 | 16.8 |
| BZX84C27 | 27 | 25.1 | 28.9 | 80 | 2 | 300 | 0.5 | 0.1 | 18.9 |
| BZX84C30 | 30 | 28.0 | 32.0 | 80 | 2 | 300 | 0.5 | 0.1 | 21.0 |
| BZX84C33 | 33 | 31.0 | 35.0 | 80 | 2 | 325 | 0.5 | 0.1 | 23.1 |
| BZX84C36 | 36 | 34.0 | 38.0 | 90 | 2 | 350 | 0.5 | 0.1 | 25.2 |
| BZX84C39 | 39 | 37.0 | 41.0 | 130 | 2 | 350 | 0.5 | 0.1 | 27.3 |
| BZX84C43 | 43 | 40.0 | 46.0 | 100 | 2 | 700 | 1 | 0.1 | 32.0 |
| BZX84C47 | 47 | 44.0 | 50.0 | 170 | 2 | 375 | 1 | 0.05 | 32.9 |
| BZX84C51 | 51 | 48.0 | 54.0 | 180 | 2 | 400 | 1 | 0.05 | 35.7 |
| BZX84C62 | 62 | 58.0 | 66.0 | 215 | 2 | 450 | 0.5 | 0.05 | 43.4 |
| BZX84C68 | 68 | 64.0 | 72.0 | 240 | 2 | 1600 | 0.25 | 0.05 | 47.6 |
| BZX84C75 | 75 | 70.0 | 79.0 | 255 | 2 | 1700 | 0.25 | 0.05 | 52.5 |
الملاحظة 2: اختبار مع نبضات، فترة = 5ms، عرض نبض = 300μs. | |||||||||
SOT-23 SMD ديود زينرBZX84C27مخطط الدائرة:
SOT-23 ثنائي زينر سطحيBZX84C27منحنيات:
التين1. خصائص زينر (VZحتى 10 فولت)
التين2. خصائص زينر (11 فولتإلى43(ف)
التين3. ثنائي زينر معامل الحرارة
التين4. ذروة تسرب نموذجية لديود زينر
ديود زينر SOT-23BZX84C27مخطط الحزمة:
SOT-23 حزمة Zener Diode BZX84C27كمية:
| رقم جزء ثنائي زينر | حزمة المكونات | كمية ثنائيات زينر |
| BZX84C2V4~BZX84C75 | SOT-23 | الشريط والرول 3000 PCS / 7 ′′ رول |
