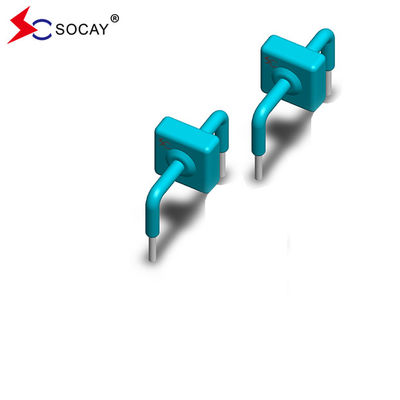

15KA مسحوق أزرق قمع موجات التيار الثنائي الاتجاه TVS الديود KD-076 20μA IR 145VC
ورقة بيانات:(كي دي) 2111.pdf
ثنائي TVS KD-076الوصف:
تم تصميم سلسلة KD من مكابح التيار العابر العالية خصيصًا للاستخدام في حماية خطوط AC وأي تطبيقات متطلبة (AC أو DC).أي ارتفاع في الجهد بسبب زيادة التوصيل الحالي يتم احتواؤه إلى الحد الأدنى، مما يوفر أفضل مستوى ممكن من الحماية. ويمكن أيضا أن تكون متصلة في سلسلة و / أو بالتوازي لخلق حلول حماية عالية جدا القدرة.
| رقم الجزء |
إيقاف العكس الجهد |
فولتاج الانقطاع |
الاختبار التيار الحالي |
التيار الحالي التصنيف |
أقصى التشغيل الجهد |
عكس تسرب |
|
| VAC ((V) | VDC ((V) |
VBR(V) MIN.@IT |
أناT (mA) |
أناPP8/20μs(KA) |
Vج(V) أناPP |
أناR (μأ) @VDC |
|
| KD-012 | 8.5 | 12.8 | 14 | 10 | 15 | 28 | 20 |
| KD-015 | 11 | 15 | 17 | 10 | 15 | 30 | 20 |
| KD-020 | 14 | 20 | 22 | 10 | 15 | 40 | 20 |
| KD-025 | 17 | 25 | 28 | 10 | 15 | 50 | 20 |
| KD-030 | 21 | 30 | 33 | 10 | 15 | 60 | 20 |
| KD-042 | 30 | 42 | 47 | 10 | 15 | 77 | 20 |
| KD-058 | 40 | 58 | 64 | 10 | 15 | 110 | 20 |
| KD-066 | 45 | 66 | 70 | 10 | 15 | 125 | 20 |
| KD-076 | 54 | 76 | 85 | 10 | 15 | 145 | 20 |
ثنائي TVS KD-076الخصائص:
|
| ثنائي TVS KD-076المعلم | الرمز | القيمة | الوحدة |
| وصلة تشغيل ثنائيات TVS | Tج | -55 إلى +150 | °C |
| نطاق درجة حرارة التخزين | TSTG | -55 إلى +150 | °C |
| تصنيف التيار التشغيلي للديودات1 | أناPP | 15 | إيه إيه |
|
ملاحظات: |
|||
| ثنائي TVS KD-076 وزن | مصنع الاتصال |
| كيس TVS للديود KD-076 | مُغطاة بالبوكسي |
| محطة TVS للديود KD-076 | الرؤوس المصفوفة بالفضة ، قابلة للصلب حسب MIL-STD- 750 ، الطريقة 2026 |
