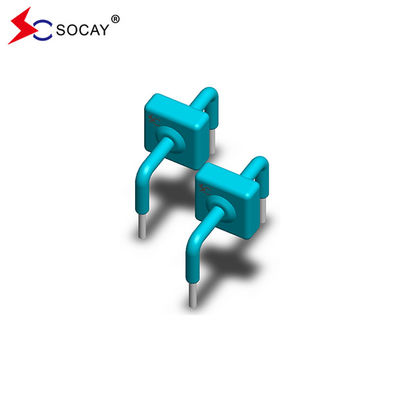

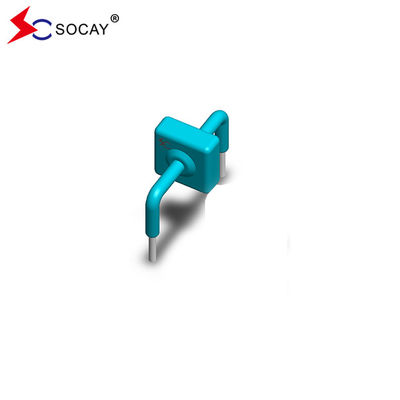

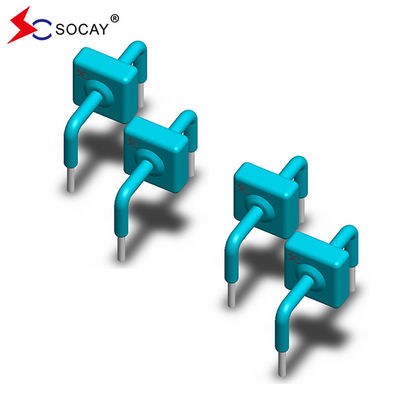

قاطع موجات الغبار الأزرق KA-042 الرصاص الشعاعي TVS Diode VBR 47V 77VC
ورقة بيانات:(كا)1.pdf
الوصف:
تم تصميم سلسلة KA من مكابح التيار العابر العالية خصيصًا للاستخدام في حماية خطوط AC وأي تطبيقات متطلبة (AC أو DC).أي ارتفاع في الجهد بسبب زيادة التوصيل الحالي يتم احتواؤه إلى الحد الأدنى، مما يوفر أفضل مستوى ممكن من الحماية. ويمكن أيضا أن تكون متصلة في سلسلة و / أو بالتوازي لخلق حلول حماية عالية جدا القدرة.
| رقم الجزء | إيقاف العكس الجهد | فولتاج الانقطاع | الاختبار التيار الحالي | التيار الحالي التصنيف | أقصى التشغيل الجهد | عكس تسرب | |
| VAC ((V) | VDC ((V) | VBR(V) MIN.@IT | أناT (mA) | أناPP8/20μs(KA) | Vج(V) أناPP | أناR (μأ) @VDC | |
| KA-012 | 8.5 | 12.8 | 14 | 10 | 3 | 28 | 20 |
| KA-015 | 11 | 15 | 17 | 10 | 3 | 30 | 20 |
| KA-020 | 14 | 20 | 22 | 10 | 3 | 40 | 20 |
| KA-025 | 17 | 25 | 28 | 10 | 3 | 50 | 20 |
| KA-030 | 21 | 30 | 33 | 10 | 3 | 60 | 20 |
| KA-042 | 30 | 42 | 47 | 10 | 3 | 77 | 20 |
| KA-058 | 40 | 58 | 64 | 10 | 3 | 110 | 20 |
| KA-066 | 45 | 66 | 70 | 10 | 3 | 125 | 20 |
| KA-076 | 54 | 76 | 85 | 10 | 3 | 140 | 20 |
| KA-100 | 72 | 100 | 110 | 10 | 3 | 165 | 20 |
| KA-133 | 100 | 133 | 147 | 10 | 3 | 220 | 20 |
| KA-170 | 130 | 170 | 180 | 10 | 3 | 260 | 20 |
| KA-190 | 145 | 190 | 200 | 10 | 3 | 290 | 20 |
| KA-200 | 150 | 200 | 222 | 10 | 3 | 330 | 20 |
| KA-240 | 180 | 240 | 250 | 10 | 3 | 340 | 20 |
| KA-380 | 275 | 380 | 401 | 10 | 3 | 520 | 20 |
| KA-430 | 310 | 430 | 440 | 10 | 3 | 325 | 20 |
الخصائص:
|
| المعلم | الرمز | القيمة | الوحدة |
| نقطة التقاطع | Tج | -55 إلى +150 | °C |
| نطاق درجة حرارة التخزين | TSTG | -55 إلى +150 | °C |
| التصنيف الحالي1 | أناPP | 3 | إيه إيه |
ملاحظات: | |||
| الوزن | مصنع الاتصال |
| القضية | مُغطاة بالبوكسي |
| المحطة | الرؤوس المصفوفة بالفضة ، قابلة للصلب حسب MIL-STD- 750 ، الطريقة 2026 |
