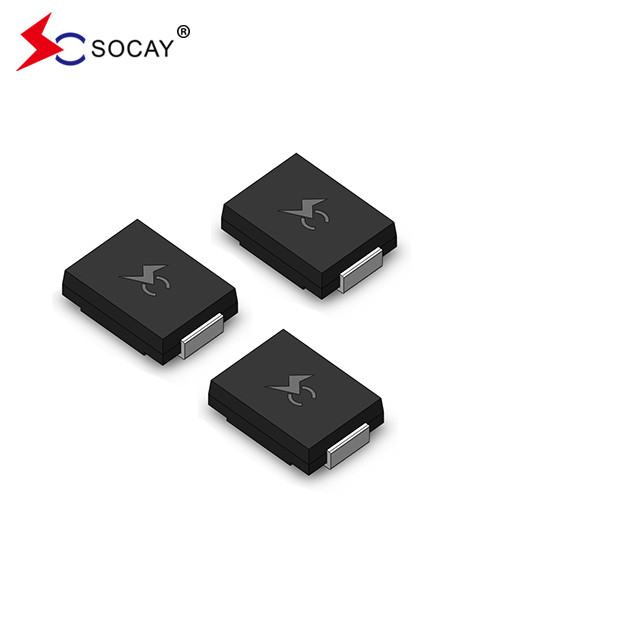

المكابح الجديدة الأصلية SMCJ ESD TVS ديودات DO-214AB SMCJ90CA

المكابح الجديدة الأصلية SMCJ ESD TVS الديودات DO-214AB SMCJ90CA

ورقة بيانات:SMCJ_v2107.1.pdf

أجهزة مكافحة الجهد العابر المرفوعة على السطح (TVS)

مصممة خصيصا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وغيرها من أحداث التوتر العابرة.

المكابح العابرة للجهد على السطح (TVS) الخصائص:

uCJ SM90CA مناسبة للتطبيقات المثبتة على السطح من أجل تحسين مساحة اللوحة

u تسربها منخفض جداً

u مكونات الوحدة الثنائية الاتجاه

u وصلة زجاجية غير فعالة

الحثية للـ SMCJ90CA منخفضة

يمتلك قدرة ممتازة على التشغيل

u قدرة الطاقة القصوى عند شكل موجة 10 × 1000μs معدل التكرار (دورة العمل):0.01% هي 1500 واط

وقت الاستجابة السريع لـ SMCJ90CA: عادة أقل من 1.0s من 0 فولت إلى V_BRدقيقة

u نموذجي_Rأقل من 5μA فوق 12V.

u لحام درجة حرارة عالية: 260 درجة مئوية/40 ثانية في المحطات

u معامل الحرارة القصوى النموذجي ΔV_BR= 0.1% × V_BR@25°C× ΔT

الحزمة البلاستيكية لديها مؤشر التهاب المختبر 94V-0

قصدير غير متطابق خال من الرصاص

u SMCJ90CA خالية من الهالوجين ومتوافقة مع RoHS

u وضع فشل نموذجي هو قصير من الجهد أو التيار المحدد بشكل مفرط

u يتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب الجدول 4a و 4c

u IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)

u حماية ESD لخطوط البيانات من SMCJ90CA وفقًا لـ IEC 61000-4-2 (IEC801-2)

u حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4)
