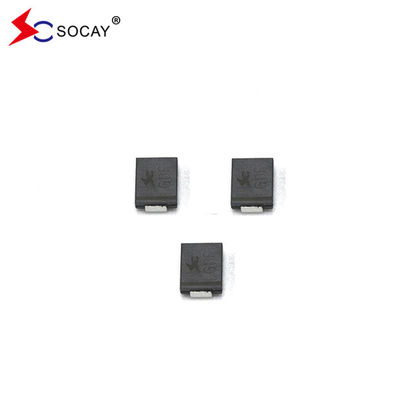

العلامة التجارية SMDJ48A SMD ثنائي قمع التوتر العابر SMDJ سلسلة 3000W 5V ~ 440V
ورقة بيانات:SMDJ_v2107.1.pdf
"المعدات المستخدمة في التشغيل"
تم تصميم SMD 48A SMD Transient Voltage Suppression خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وغيرها من أحداث التوتر العابرة.
| معايير SMD TVS | الرمز | SMD TVS القيمة | الوحدة |
| SMD TVS التبديد في طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) |
(ب)PPM |
3000 |
واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة SMD TVS على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | PM ((AV) | 6.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 300 | آمبرات |
| التوتر الأمامي الفوري الأقصى لـ SMD TVS عند 25A للاتجاه الواحد فقط (الملاحظة 4) |
VF |
3.5/5.0 |
الجهد |
| SMD TVS التقاطع التشغيلي ومدى درجة حرارة التخزين. | (تي جيه) ، (تي إس تي جيه) | -55 إلى +150 | °C |
ملاحظات:
1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2.
2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة.
3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى.
4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت
|
رقم جزء SMD TVS |
علامة SMD TVS |
التشغيل التلفزيوني SMD TVS التشغيل التلفزيوني VRWM (V) |
فولتاج انقطاع SMD TVS VBR (V) @ IT |
SMD TVS اختبار التيار الحالي IT (mA) |
حد أقصى لجهد التشغيل VC @IPP (V) |
الحد الأقصى لتيار النبض IPP (A) |
الحد الأقصى للسرقة العكسية IR @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMDJ45A | SMDJ45CA | الـ PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
