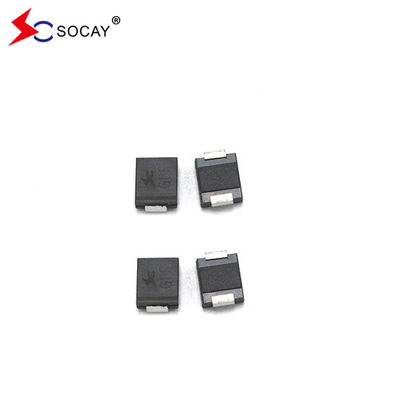

ثنائي القمع المؤقت ثنائي القمع التلفزيوني ثنائي القمع SMDJ ثنائي القمع العابر للجهد الثنائي SMDJ36A

ثنائي القمع المؤقت ثنائي القمع التلفزيوني ثنائي القمع SMDJ ثنائي القمع العابر للجهد الثنائي SMDJ36A

ورقة بيانات:SMDJ_v2107.1.pdf

سمات الديود SMDJ TVS:

u يمكن استخدام SMDJ TVS في التطبيقات المثبتة على السطح من أجل تحسين مساحة اللوحة

التسريبات من SMDJ TVS قليلة

u هذا SMDJ TVS هو مكون أحادي الاتجاه

u وصلة زجاجية غير فعالة

u لديها حثية منخفضة

u SMDJ TVS لديها قدرة ممتازة على التشبيك

u 3000W قدرة الطاقة القصوى عند 10 × 1000μs شكل الموجة معدل التكرار (دورة العمل):0.01%

وقت الاستجابة السريع: عادة أقل من 1.0s من 0 فولت إلى VBR دقيقة

u الإشعاع الداخلي النموذجي لـ SMDJ TVS أقل من 5μA فوق 12V.

u لحام درجة حرارة عالية: 260 درجة مئوية/40 ثانية في المحطات

u معامل الحرارة القصوى النموذجي ΔVBR = 0.1% × VBR@25°C× ΔT

الحزمة البلاستيكية لديها مؤشر التهاب المختبر 94V-0

قصدير غير متطابق خال من الرصاص

u SMDJ TVS خالية من الهالوجين ومتوافقة مع RoHS

u وضع فشل نموذجي هو قصير من الجهد أو التيار المحدد بشكل مفرط

u يتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب الجدول 4a و 4c

u IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)

u حماية ESD لخطوط البيانات من SMDJ TVS وفقًا لمعيار IEC 61000-4-2 (IEC801-2)

u حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4)
