SMDJ75A TVS Diode DATASHEET:SMDJ_v2107.1.pdf

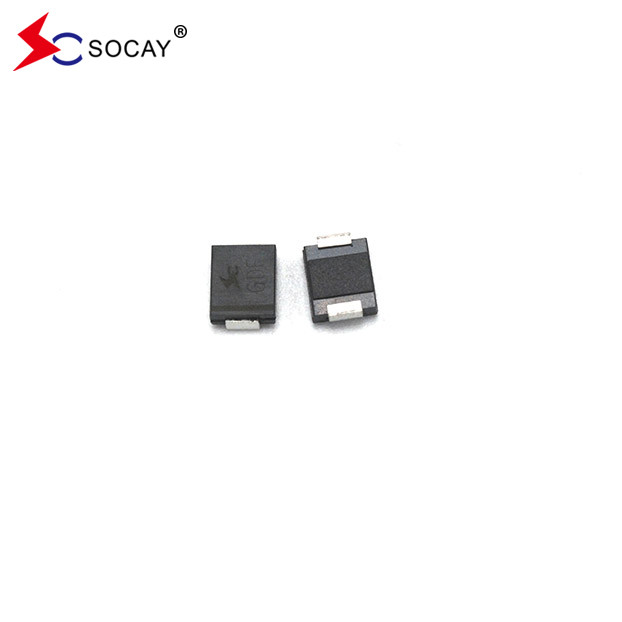

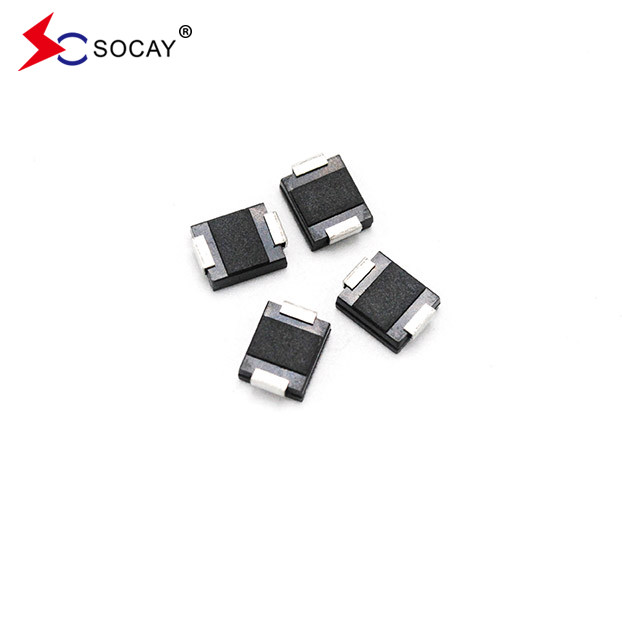

سمدج 75A ديود TVS:

تم تصميم SMDJ75A TVS Diode خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وغيرها من أحداث الجهد العابر.أقصى فولتاج فورية إلى الأمام عند 25A لتحديد الاتجاه هو 3.5/5.0 فولت

سمدج 75A ديود TVS الخصائص:

• SMDJ75A TVS الديود مناسبة للتطبيقات المثبتة على السطح من أجل تحسين مساحة لوح
• SMDJ75A TVS الديود لديه تسرب منخفض
• SMDJ75A TVS الديود هو وحدة أحادية الاتجاه
• SMDJ75A TVS الديود هو الزجاج التقاطع المساومة
• SMDJ75A TVS الديود لديه الحثية المنخفضة
• SMDJ75A TVS الديود لديه القدرة الممتازة على التشغيل
• قدرة القوة القصوى لـ SMDJ75A TVS Diode عند 10 × 1000μs شكل الموجة معدل التكرار (دورة العمل):0.01% هو 3000 واط
• وقت الاستجابة السريع للديود التلفزيوني SMDJ75A: عادة أقل من 1.0ps من 0 فولت إلى VBR دقيقة
• الإشعاع الداخلي النموذجي لديود SMDJ75A TVS أقل من 5μA فوق 12V.
• لحام درجة حرارة عالية: 260 درجة مئوية / 40 ثانية في المحطات
• معامل الحرارة القصوى النموذجي ΔVBR = 0.1% × VBR@25°C× ΔT
• الحزمة البلاستيكية لديها المختبر التأمين 94V-0
• القصدير الميت خال من الرصاص
• SMDJ75A ديود TVS خالية من الهالوجين ومتوافقة مع RoHS
• وضع الفشل النموذجي هو قصير من الجهد المحدد أو التيار
• يتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب الجدول 4a و 4c
• SMDJ75A LED TVS IEC-61000-4-2 ESD 15kV ((هواء) ، 8kV (اتصال)
• حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 (IEC801-2)
• حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4)
