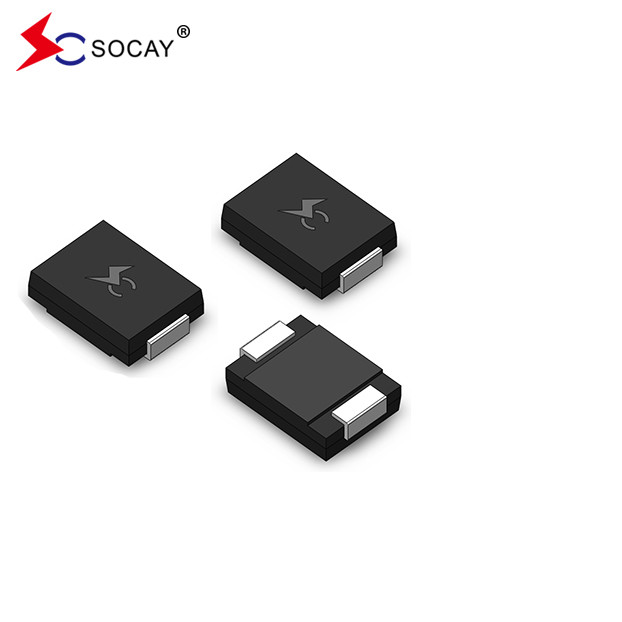

بيع بالجملة المكونات الديودات TVS الديود 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
ورقة بيانات:SMDJ_v2107.1.pdf
المكونات TVS الديودات القصوى التصنيفات (تأ=25°C ما لم يذكر خلاف ذلك):
| المكونات TVS المعلم | الرمز | المكونات TVS القيمة | الوحدة |
| مكونات TVS تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) |
(ب)PPM |
3000 |
واط |
| مكونات التيار النبضي القصوى لـ TVS مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| مكونات TVS تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | PM ((AV) | 6.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 300 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) |
VF |
3.5/5.0 |
الجهد |
| مكونات TVS نقطة التشغيل ومدى درجة حرارة التخزين. | (تي جيه) ، (تي إس تي جيه) | -55 إلى +150 | °C |
ملاحظات:
1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2.
2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة.
3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى.
4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت
