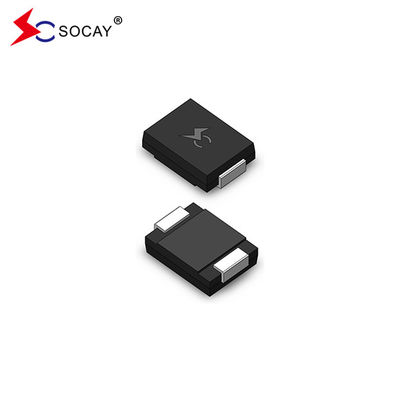

3000W SMDJ السلسلة SMDJ5.0A سطح جبل TVS ثنائي VRWM 5.0V قاطع الجهد العابر
ورقة بيانات:SMDJ_v2107.1.pdf
الوصف:
تم تصميم سلسلة SMDJ خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وغيرها من أحداث الجهد العابر.
|
رقم الجزء |
العلامة |
الجهد العكسي للوقوفVRWM(V) |
التقسيمالجهد VBR(V) أناT |
تيار الاختبارأناT (mA) |
أقصى فولتاج للضغطVج أناPP(V) |
الحد الأقصى لتيار النبضأناPP(أ) |
الحد الأقصى للعودةتسرب IR @ VRWM(μA) |
|||
|
الجامعة |
ثنائي |
الجامعة |
ثنائي |
MIN |
ماكس |
|||||
| SMDJ5.0A | SMDJ5.0CA | RDE | DDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 326.09 | 1000 |
| SMDJ6.0A | SMDJ6.0CA | RDG | DDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 291.26 | 1000 |
| SMDJ6.5A | SMDJ6.5CA | RDK | DDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 267.86 | 500 |
| SMDJ7.0A | SMDJ7.0CA | PDM | DDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 250.00 | 200 |
| SMDJ7.5A | SMDJ7.5CA | الـ PDP | DDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 232.56 | 100 |
| SMDJ8.0A | SMDJ8.0CA | PDR | الـ DDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 220.59 | 50 |
| SMDJ8.5A | SMDJ8.5CA | PDT | دي دي تي | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 208.33 | 25 |
| SMDJ9.0A | SMDJ9.0CA | PDV | DDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 194.81 | 10 |
| SMDJ10A | SMDJ10CA | PDX | DDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 176.47 | 5 |
| SMDJ11A | SMDJ11CA | PDZ | DDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 164.84 | 5 |
| SMDJ12A | SMDJ12CA | PEE | DEE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 150.75 | 5 |
| SMDJ13A | SMDJ13CA | PEG | DEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 139.53 | 5 |
| SMDJ14A | SMDJ14CA | PEK | ديك | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 129.31 | 5 |
| SMDJ15A | SMDJ15CA | PEM | DEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 122.95 | 5 |
| SMDJ16A | SMDJ16CA | PEP | DEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 115.38 | 5 |
| SMDJ17A | SMDJ17CA | PER | DER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 108.70 | 5 |
| SMDJ18A | SMDJ18CA | الـ PET | الـ DET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 102.74 | 5 |
| SMDJ19A | SMDJ19CA | PEB | DEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 97.47 | 5 |
| SMDJ20A | SMDJ20CA | الـ PEV | DEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 92.59 | 5 |
| SMDJ22A | SMDJ22CA | PEX | DEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 84.51 | 5 |
| SMDJ24A | SMDJ24CA | منطقة الصيد | منطقة الهجرة | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 77.12 | 5 |
| SMDJ26A | SMDJ26CA | PFE | DFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 71.26 | 5 |
| SMDJ28A | SMDJ28CA | الـ PFG | الـ DFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 66.08 | 5 |
| SMDJ30A | SMDJ30CA | الـ PFK | DFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 61.98 | 5 |
| SMDJ33A | SMDJ33CA | إدارة النفقات | DFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 56.29 | 5 |
| SMDJ36A | SMDJ36CA | PFP | برنامج العمل الداخلي | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
| SMDJ45A | SMDJ45CA | الـ PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
| SMDJ51A | SMDJ51CA | الـ PFZ | DFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
| SMDJ54A | SMDJ54CA | RGE | المدير العام للطاقة | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
| SMDJ58A | SMDJ58CA | الـ PGG | DGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | PGK | DGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
| SMDJ64A | SMDJ64CA | PGM | DGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
| SMDJ70A | SMDJ70CA | PGP | المدير العام | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 26.55 | 5 |
| SMDJ75A | SMDJ75CA | PGR | DGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 24.79 | 5 |
| SMDJ78A | SMDJ78CA | PGT | DGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 23.81 | 5 |
| SMDJ80A | SMDJ80CA | PGB | DGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 23.15 | 5 |
| SMDJ85A | SMDJ85CA | الـ PGV | DGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 21.90 | 5 |
| SMDJ90A | SMDJ90CA | PGX | DGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 20.55 | 5 |
| SMDJ100A | SMDJ100CA | PGZ | DGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 18.52 | 5 |
| SMDJ110A | SMDJ110CA | PHE | DHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 16.95 | 5 |
| SMDJ120A | SMDJ120CA | PHG | DHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 15.54 | 5 |
| SMDJ130A | SMDJ130CA | PHK | DHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 14.35 | 5 |
| SMDJ140A | SMDJ140CA | PHB | الـ DHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 13.23 | 5 |
| SMDJ150A | SMDJ150CA | PHM | DHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 12.35 | 5 |
| SMDJ160A | SMDJ160CA | PHP | DHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 11.58 | 5 |
| SMDJ170A | SMDJ170CA | PHR | DHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 10.91 | 5 |
| SMDJ180A | SMDJ180CA | PHT | DHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 10.29 | 5 |
| SMDJ190A | SMDJ190CA | PHV | الـ DHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 9.75 | 5 |
| SMDJ200A | SMDJ200CA | PHW | الـ DHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| SMDJ220A | SMDJ220CA | PHX | DHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| SMDJ250A | SMDJ250CA | PHZ | DHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| SMDJ300A | SMDJ300CA | PJE | د.ج.إي | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| SMDJ350A | SMDJ350CA | PJG | (دي جي جي) | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| SMDJ400A | SMDJ400CA | PJK | دي جي كيه | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| SMDJ440A | SMDJ440CA | PJM | (دي جي إم) | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
ملاحظات:
1.1إضافة "A" تشير إلى جهاز معدل تخفيف بنسبة 5٪
2.2 إضافة اللاحقة "CA" بعد رقم الجزء لتحديد الأجهزة ثنائية الاتجاه.
3بالنسبة للأجهزة ثنائية الاتجاه التي تحتوي على VRمن 10 فولت وأقل من ذلك، IRالحد هو مضاعف.
الخصائص:
لتطبيقات مثبتة على السطح من أجل تحسين مساحة اللوحة
تسرب منخفض
الوحدة الوحيدة والثنائية الاتجاه
وصلات زجاجية مساوية
الحثية المنخفضة
القدرة الممتازة على الضغط
3000 واط قدرة الطاقة القصوى عند 10 × 1000μs شكل موجة معدل تكرار (دورة العمل):0.01%
وقت الاستجابة السريع: عادة أقل من 1.0s من 0 فولت إلى VBRدقيقة
نموذجيRأقل من 5μA فوق 12V.
لحام درجة حرارة عالية: 260 درجة مئوية / 40 ثانية في المحطات
معامل الحرارة القصوى النموذجي ΔVBR= 0.1% × VBR@25°C× ΔT
الحزمة البلاستيكية لديها المختبر التأمين 94V-0
القصدير الميت خال من الرصاص
خالية من الهالوجين ومتوافقة مع RoHS
وضع الفشل النموذجي هو قصير من الجهد المحدد أو التيار
يتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب الجدول 4a و 4c
IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)
حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 (IEC801-2)
حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4)
التطبيقات:
أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلة VCC والدوائر الضعيفة الأخرى المستخدمة في تطبيقات الاتصالات والكمبيوتر والصناعية والإلكترونية الاستهلاكية.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 3000 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 6.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 300 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) | VF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
ملاحظات: 1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2. 2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة. 3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى. 4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت |
|||
