VRWM 64V الواحد الاتجاه سطح جبل TVS ثنائي SMAJ64A، خطة حماية مجانية المقدمة

VRWM 64V الواحد الاتجاه سطح جبل TVS ثنائي SMAJ64A، خطة حماية مجانية المقدمة

ثنائي TVS على السطح SMAJ64A ورقة بيانات:SMAJ_v22071.pdf

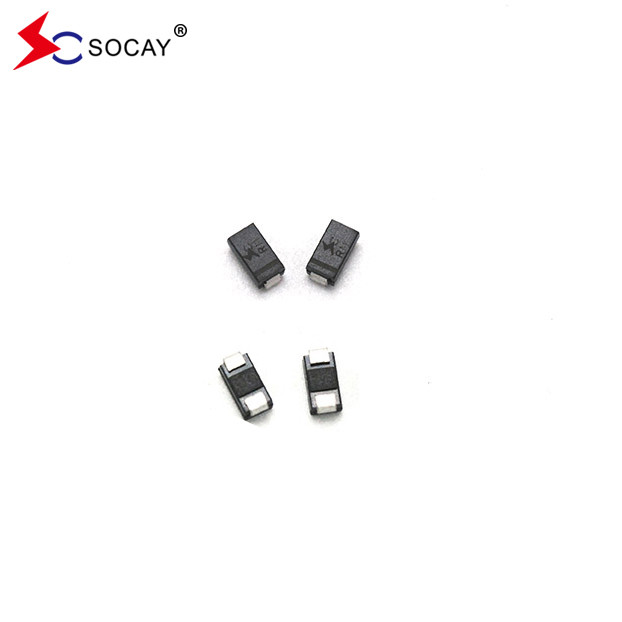

الصمام السطحي للديود TVS SMAJ64A:

تم تصميم الديود SMAJ64A خاصة لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.

1- تطبيق ثنائيات القمع العابرة (ثنائيات TVS) في أنظمة إمدادات الطاقة في TN
التوترات الزائدة الناجمة عن أخطاء التشغيل البشرية مثل موجات التوتر الزائدة البرقية ومفتاحات الحمل يمكن أن تغزو بسهولة داخل المعدات الكهربائية والإلكترونية من خلال خطوط إمدادات الطاقة.يسبب فشل المعدات الكهربائية والإلكترونية، العطل، وحتى التلف الدائم للمعدات، مما يسبب خسائر اقتصادية خطيرة. من خلال تثبيت أجهزة امتصاص الضغط MOV وTVS على خطوط الكهرباء، يتم تنفيذ حماية على مستويين،يتم تنفيذ الحماية في الوضع المشترك والوضع التفاضلي على خطوط L و Nالطريقة المحددة هي تثبيت MOV في الطرف الأمامي من الخط كحماية SPD من المستوى الأول لتفريغ معظم التيار البرق ، and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeيجب أن نلاحظ أن MOV و TVS يجب أن تحقق التنسيق والتعاون من الجهد والطاقة ، ويجب أن يكون طول الخط بين AB لا يقل عن 5 م. خلاف ذلك ،يجب زيادة طول الخط أو تثبيت أجهزة فصل.

2تطبيق ثنائيات القمع العابرة (ثنائيات TVS) في خطوط إشارات الشبكة
يمكن استخدام ثنائيات القمع العابرة (ثنائيات TVS) ليس فقط لحماية زيادة في نظام الكهرباء ، ولكن أيضًا لحماية زيادة في خطوط الإشارة.يتم دمج أنابيب تفريغ الغاز GDT وديودات القمع العابرة (ديودات TVS) لتشكيل حماية إشارة الزيادةيتميز الجهاز بالاستجابة السريعة، وتسرب صغير، ولا يوجد فقدان تقريبا للإشارة، ويمكن أن يوفر حماية آمنة وموثوقة لخطوط الشبكة عالية السرعة.

3تطبيق ثنائيات القمع العابرة (ثنائيات TVS) في أنظمة الطاقة المتواصلة
في دائرة إمدادات الطاقة من جهاز كمبيوتر شخصي عادي، يتم تخفيض التيار الكهربائي من 220 فولت إلى 20 فولت من خلال محول،ومن ثم يتم تعديلها وتصحيحها من قبل الدائرة لإخراج طاقة متواصلة 10 فولت متواصلة ويتم توصيلها بالحملعن طريق تثبيت ضاغط الجهد العابر ثنائي الاتجاه TVS1 في نهاية الإخراج من المحول،يمتص تيار النبض الفوري للخطوط L و N ويضغط على الجهد الدائري عند مستوى الجهد الآمنيمكن لـ TVS1 حماية المُستقيم الخلفي ومكونات الدوائر الأخرى للمحول.يتم تثبيت TVS2 ضاغط التوتر المؤقت أحادي الاتجاه في نهاية الإخراج من مصدر الطاقة المباشر بعد المباشر لحماية الحمل المباشر من الإفراط في الجهد وتأثيرات التيار.

3تطبيق ثنائيات القمع العابرة (ثنائيات TVS) في دوائر الترانزستور
كجهاز تحكم حالي، تعد الترانزستورات جزءًا مهمًا من الدوائر المتكاملة الإلكترونية. ويمكن تقسيمها إلى فئتين: ترانزستورات NPN وترانزستورات PNP [5].يستخدمون في دوائر التبديل، دوائر مكبرة ودوائر استقرار الجهد.من أجل حماية دائرة الترانزستور من تداخلات الجهد المتزايد مثل ESD / EFT (فراغ كهربائي ثابت / مجموعة نبضات سريعة عابرة كهربائية)يتم إضافة TVS1 و TVS2 إلى نهاية المدخلات والمخرجات في الدائرة على التوالي للحماية.

نحن مصنعون وموردون لمختلف المكونات السلبية
