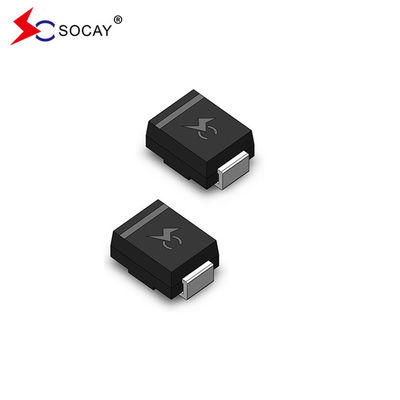

خدمة قائمة BOM SMBJ16A DO-214AA حماية الدوائر الأصلية TVS Diode SMBJ16A
قناة TVS SMBJ16A(SMBJ_v88)2.pdf
ثنائي TVS SMBJ16A شرح:
تم تصميم ثنائي TVS SMBJ16A خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وغيرها من أحداث الجهد العابر.
| رقم جزء ثنائي الصوت TVS | العلامة |
TVS الديود العكسي الوقوف الجهد VRWM (V) |
تحطم ثنائيات TVS الجهد VBR (V) @ IT |
اختبار الديود TVS التيار الحالي IT (mA) |
الحد الأقصى للديود TVS التشغيل الجهد VC @IPP (V) |
الحد الأقصى للديود TVS القمة النبض البرنامج الوطني الدولي الحالي (أ) |
الحد الأقصى للديود TVS عكس IR التسرب @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMBJ3.3A | | K1 | | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | كيه | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | كيلوغرام | المجلس العام | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | كيه كيه | كيه كيه | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | كيلومتر | صباحا | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | كيه بي | أيه بي | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | كيه تي | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | الـ AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | كيه إكس | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
| SMBJ14A | SMBJ14CA | (إي كيه) | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
| SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
| SMBJ16A | SMBJ16CA | LP | ضغط الدم | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
