ثنائي الاتجاه TVS ثنائي SMCJ5.0CA، 9.2VC Rransient ضغط الكهرباء، UL معترف بها
ورقة بيانات:SMCJ_v2107.1.pdf

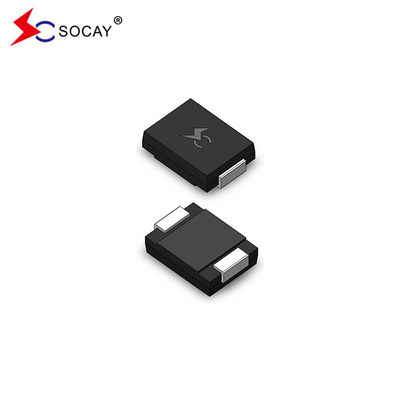

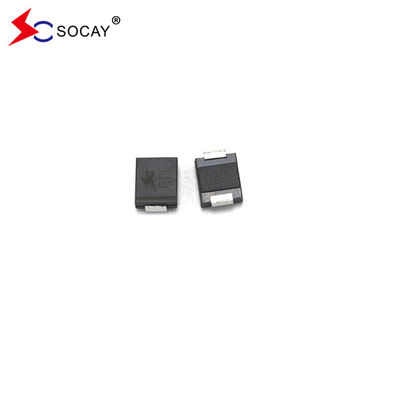

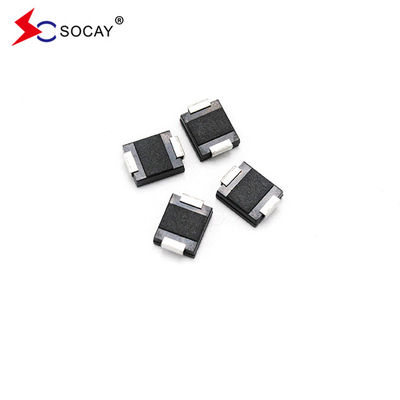

ثنائي TVS SMCJ5.0CA
تم تصميم الديود التلفزيوني SMCJ5.0CA خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وأحداث الجهد العابر الأخرى.
القياسات القصوى لـ TVS Diode SMCJ5.0CA (تأ=25°Cما لم ينص على خلاف ذلك):
| معايير ثنائيات TVS | الرمز | القيمة | وحدة الديود TVS |
| SMCJ5.0CA تسريب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 1500 | واط |
| SMCJ5.0CA ذروة النبض الحالي مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 6.5 | واط |
| SMCJ5.0CA ذروة التيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 200 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) | VF | 3.5/5.0 | الجهد |
| SMCJ5.0CA التقاطع التشغيلي ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
ملاحظات: 1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2. 2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة. 3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى. 4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت |
|||
الخصائص الكهربائية للديود TVS SMCJ5.0CA (تأ=25°Cما لم ينص على خلاف ذلك):
| رقم جزء ثنائي الصوت TVS | العلامة |
TVS الديود العكسي الوقوف الجهد VRWM (V) |
تحطم ثنائيات TVS الجهد VBR (V) @ IT |
الاختبار التيار الحالي IT (mA) |
الحد الأقصى للديود TVS التشغيل الجهد VC @IPP (V) |
الحد الأقصى للديود TVS ذروة النبض البرنامج الوطني الدولي الحالي (أ) |
أقصى عكس IR التسرب @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | الهيئة العامة للخدمات | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | الـ GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | الناتج المحلي الإجمالي | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | ألمانيا الديمقراطية | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | الـ GDT | الـ BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | القيمة الإجمالية | السيارات | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
