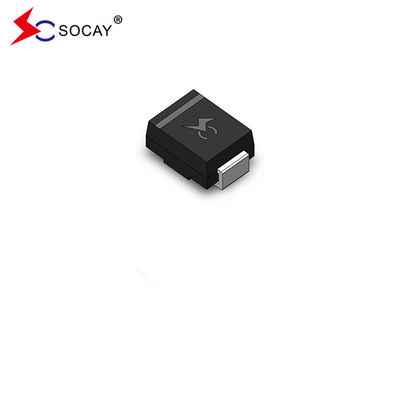

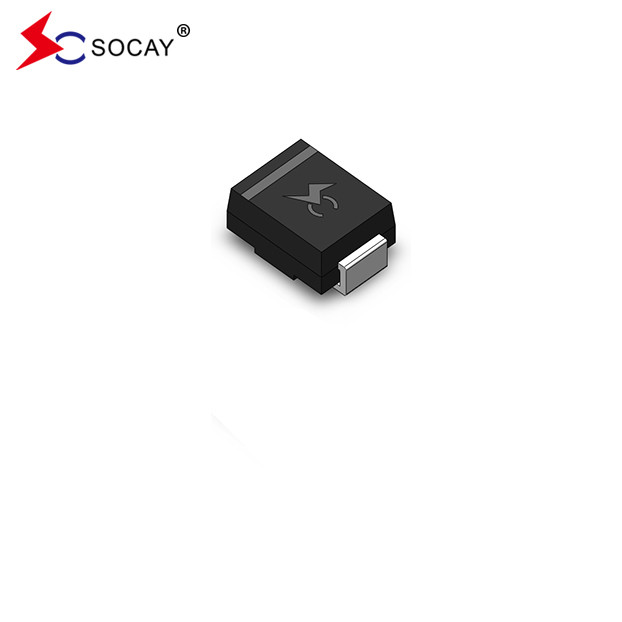

ثنائيات ESD TVS الأصلية SMBJ200A ثنائي حماية TVS الإلكترونية
ضوئيات ESD TVS الأصلية SMBJ200A DATASHEET:(SMBJ_v88)2.pdf
ثنائيات ESD TVS الأصلية SMBJ200A مقدمة موجزة:
مصمم خصيصاً لحماية المعدات الإلكترونية الحساسة من تحولات التوتر الناجمة عن البرق وأحداث التوتر العابرة الأخرى.جهاز TVS SMBJ200A مثالية لحماية Vسي سيالحافلات وغيرها من الدوائر الضعيفة المستخدمة في تطبيقات الاتصالات والكمبيوتر والجهاز التلفزيوني الصناعي والمستهلك.
| رقم جزء جهاز TVS | علامة جهاز TVS |
جهاز TVS عكسياً الوقوف الجهد VRWM (V) |
فشل جهاز TVS الجهد VBR (V) @ IT |
اختبار جهاز TVS التيار الحالي IT (mA) |
الحد الأقصى لجهاز TVS التشغيل الجهد VC @IPP (V) |
الحد الأقصى لجهاز TVS القمة النبض البرنامج الوطني الدولي الحالي (أ) |
الحد الأقصى لجهاز TVS عكس IR التسرب @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMBJ190A | SMBJ190CA | PV | الكهرباء | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | PW | إيه دبليو | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
حماية من الإفراط في الجهد:
عندما يكون جهد إمدادات الطاقة للخط المحمي أعلى من قيمة معينة، يقطع الحامي الخط. عندما يعود جهد إمدادات الطاقة إلى النطاق الطبيعي،الوقاية تشغل تلقائياًتتضمن أجهزة حماية الشعبية من الإفراط في الجهد أنابيب تفريغ الغاز السيراميكية ، وديودات TVS ، وحمايات ESD الكهربائية ، وأنابيب تفريغ أشباه الموصلات ، والمتجهات ، وديودات زينر.
حماية من التيار الزائد:
عندما يزداد تحميل الخط المحمي ويولد أكثر من 1.2 مرة من التيار الاسمي ، يقطع الحامي الخط بعد تأخير.تتضمن أجهزة حماية من زيادة التيار المستخدمة عادةً مصابيح الاستعادة الذاتية.
حماية من الصدمات الكهربائية:
عندما يكون سلك المرحلة من الخط المحمي متصل بالأرض مباشرة أو عن طريق حمولة غير متوقعة،يتم توليد شكل موجة غير سينوسويدي وقيمته الفعالة هي التيار المتبقي المتغير على الفورعندما يكون التيار أكبر من قيمة معينة، يقطع الحامي الخط.
الحماية من الدائرة القصيرة:
عندما يميل الخط المحمي إلى أن يكون مقطوعًا قصيرًا ويولد تيارًا أكبر من 5 أضعاف التيار الاسمي ، يقطع الحامي الخط.
وظيفة حماية عطل الطاقة:
ما يسمى وظيفة حماية إيقاف التشغيل يعني أن جهاز التبديل يمكن تخزين آخر أمر التبديل القناة أثناء التشغيل العادي. عندما يحدث انقطاع الطاقة بسبب حالة الطوارئ،الجهاز سيظل يحفظ هذه الأوامر، والجهاز سيستعيد تلقائيًا إلى أمر التبديل الأصلي بعد استعادة الطاقة.
واقي التيار الكهربائي
وتتكون حمايات التمديدات بشكل رئيسي من الوارستورات (الوارستورات ، والديودات الحد من الجهد) وفتحات التفريغ (قنوات التفريغ).تستخدم لحماية المعدات والأنظمة الإلكترونية الأخرى وتوفير اتصالات مكافئة.
حماية من التسرب:
عندما يكون سلك المرحلة من الخط المحمي متصل بالأرض مباشرة أو عن طريق حمولة غير متوقعة،يتم توليد شكل موجة تقريباً في شكل سينوسويدي والقيمة الفعالة هي تيار متغير ببطءعندما يكون التيار أكبر من قيمة معينة، يقطع الحامي الخط.
تحت حماية الجهد:
عندما يكون جهد إمدادات الطاقة للخط المحمي أقل من قيمة معينة، فإن الحامي يقطع الخط. عندما يعود جهد إمدادات الطاقة إلى النطاق الطبيعي،الوقاية تشغل تلقائياً.
مستوى حماية الجهد (أعلى):
القيمة القصوى لجهد تعطل النبضة البرقية القياسية، والجهد المتبقي للمحطة المحمية تحت تيار التفريغ المسمى ليس.يتم تحديد موقع التثبيت وفقًا لمستوى حماية تصنيف الإزدحامبالنسبة لحماية نظم المعلومات، يجب أن يتوافق مستوى الحماية مع توافق النظام والمعدات التي سيتم حمايتها.
