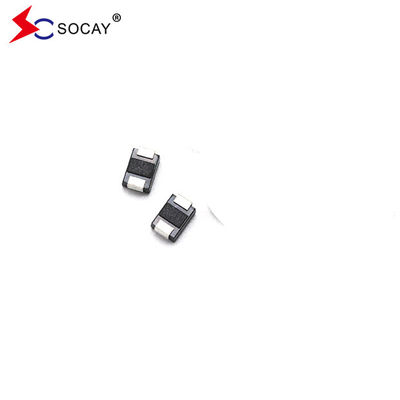

TVS Diode SMBJ30A قاطع زيادة الجهد العابر TVS Protector للسيارات الإلكترونية
ضوئيات TVS SMBJ30A(SMBJ_v88)2.pdf
مكابح الجهد العابر على السطح (TVS) وصف:
The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.
مكابح الجهد العابر على السطح (TVS) الميزات:
مضاعفات الجهد الانتقالي (TVS) SMBJ30A هي للاستخدامات المثبتة على السطح من أجل تحسين مساحة اللوحة. لديها تسرب منخفض. إنها وحدة أحادية الاتجاه.SMBJ30A هو وصلة زجاجية غير فعالة. SMBJ30A لديها مقاومة انخفاضية وقدرة ممتازة على التشبيك. قدرة القوة القصوى لـ SMBJ30A عند 10 × 1000μs شكل الموجة معدل تكرار (دورة العمل):00.01٪ هو 300 واط. وقت الاستجابة السريعة لـ SMBJ30A: عادة أقل من 1.0ps من 0 فولت إلى VBR على الأقل. IR نموذجي لـ SMBJ30A أقل من 5μA فوق 12 فولت. لحام SMBJ30A عالي الحرارة:260 درجة مئوية/40 ثانية في المحطات.SMBJ30Aمعدل الحرارة القصوى النموذجي ΔVBR = 0.1% × VBR@25°C× ΔT.
الحزمة البلاستيكية لـ SMBJ30A لديها قابلية احتراق المختبر 94V-0. مطلية خالية من الرصاص. SMBJ30A خالية من الهالوجين ومتوافقة مع RoHS.وضع الفشل النموذجي هو قصير من الجهد المحدد أو التياريتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب جدولها 4a و 4c. SMBJ30A IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل).حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 (IEC801-2)حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4).
