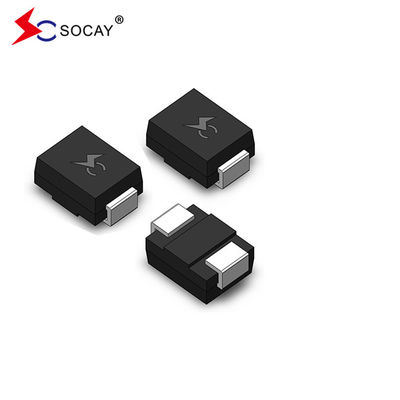

SMBJ13CA جديد الأصلي في المخزون حماية الدائرة عابرة الضغط المكبوتات ديودات TVS سطح جبل DO-214A
ورقة بيانات:(SMBJ_v88)2.pdf
مكابح الجهد العابر على السطح (TVS) SMBJ13CA
الخصائص الكهربائية للديود TVS SMBJ13CA (تأ=25°C ما لم يذكر خلاف ذلك):
| رقم جزء ثنائي الصوت TVS | علامة ثنائيات TVS |
TVS الديود العكسي الوقوف الجهد VRWM (V) |
تحطم ثنائيات TVS الجهد VBR (V) @ IT |
اختبار الديود TVS التيار الحالي IT (mA) |
الحد الأقصى للديود TVS التشغيل الجهد VC @IPP (V) |
الحد الأقصى للديود TVS القمة النبض البرنامج الوطني الدولي الحالي (أ) |
الحد الأقصى للديود TVS عكس IR التسرب @VRWM (μA) |
|||
| الجامعة | ثنائي | الجامعة | ثنائي | MIN | ماكس | |||||
| SMBJ3.3A | | K1 | | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | كيه | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | كيلوغرام | المجلس العام | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | كيه كيه | كيه كيه | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | كيلومتر | صباحا | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | كيه بي | أيه بي | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | كيه تي | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | الـ AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | كيه إكس | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
تنتج سلسلة SMBJ TVS منتجات ثنائيات القمع العابرة تعتمد علبة SMB القياسية المثبتة على السطح ، مع طاقة قياسية قصوى تبلغ 600 واط.المنتج لديه وقت استجابة سريع للغاية (أقل من نانوسانية) واستقرار عال جدامصممة خصيصاً لحماية واجهات مختلفة في تطبيقات الدوائر الإلكترونية من الجهد العابر الناجم عن ضربات البرق وأحداث الجهد العابر الأخرى.
خصائص المنتج
حزمة منخفضة
مثالية للتسجيل الآلي
قدرة طاقة نبضات الذروة 600 واط مع شكل موجة 10/1000μs
للمطبقات المثبتة على السطح لتحسين مساحة اللوحة
القدرة الممتازة على الضغط
وقت استجابة سريع جداً
المقاومة المنخفضة للسلطة الزائدة
التطبيقات
حماية إمدادات الطاقة
تطبيقات السيارات
التطبيق الصناعي
إدارة الطاقة
