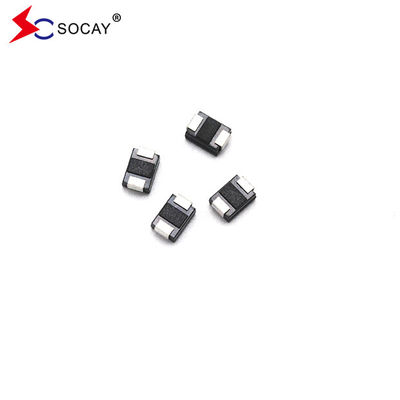

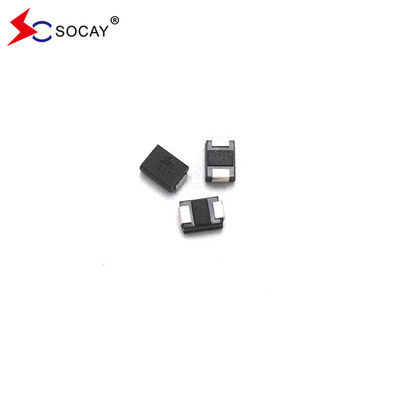

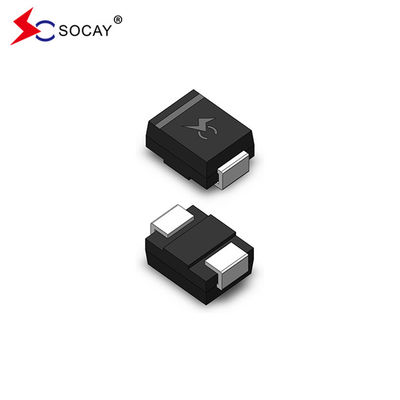

5 فولت TVS Diodes SMBJ5.0A، 600W ضغط الجهد الانتقالي أحادي الاتجاه
ورقة بيانات:(SMBJ_v88)2.pdf
الوصف:
تم تصميم سلسلة SMBJ خصيصًا لحماية المعدات الإلكترونية الحساسة من تحولات الجهد الناجمة عن البرق وأحداث الجهد العابر الأخرى.
| رقم الجزء | العلامة |
عكس الوقوف الجهد VRالـ WM (V) |
التقسيم الجهدVBR (V) أناT |
الاختبار التيار الحالي أناT (mA) |
أقصى التشغيل الجهد Vج أناPP(V) |
أقصى القمة النبض التيار الحالي أناPP(أ) |
أقصى عكس تسربأناR @ VRWM (μأ) |
|||
| الجامعة | ثنائي | يون | ثنائي | MIN | ماكس | |||||
| SMBJ3.3A | | K1 | | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | كيه | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | كيلوغرام | المجلس العام | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | كيه كيه | كيه كيه | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | كيلومتر | صباحا | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | كيه بي | أيه بي | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | كيه تي | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | الـ AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | كيه إكس | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
| SMBJ14A | SMBJ14CA | (إي كيه) | BK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 25.86 | 5 |
| SMBJ15A | SMBJ15CA | LM | BM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
| SMBJ16A | SMBJ16CA | LP | ضغط الدم | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 23.08 | 5 |
| SMBJ17A | SMBJ17CA | (إل آر) | BR | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 21.74 | 5 |
| SMBJ18A | SMBJ18CA | LT | BT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 20.55 | 5 |
| SMBJ19A | SMBJ19CA | (إل بي) | BB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 19.49 | 5 |
| SMBJ20A | SMBJ20CA | LV | BV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | منطقة الهبوط | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | أنا | المواصفات | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | سي جي | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
| SMBJ30A | SMBJ30CA | م.ك. | (سي كيه) | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 12.40 | 5 |
| SMBJ33A | SMBJ33CA | م م م | الميزانية العامة | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 11.26 | 5 |
| SMBJ36A | SMBJ36CA | MP | سي بي | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 10.33 | 5 |
| SMBJ40A | SMBJ40CA | MR | CR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 9.30 | 5 |
| SMBJ43A | SMBJ43CA | MT | التصوير المقطعي | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 8.65 | 5 |
| SMBJ45A | SMBJ45CA | MV | السيرة الذاتية | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 8.25 | 5 |
| SMBJ48A | SMBJ48CA | MX | CX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 7.75 | 5 |
| SMBJ51A | SMBJ51CA | MZ | CZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 7.28 | 5 |
| SMBJ54A | SMBJ54CA | شمال غرب | DE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 6.89 | 5 |
| SMBJ58A | SMBJ58CA | الـNG | المديرية العامة | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 6.41 | 5 |
| SMBJ60A | SMBJ60CA | NK | DK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 6.20 | 5 |
| SMBJ64A | SMBJ64CA | NM | د.م. | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 5.83 | 5 |
| SMBJ70A | SMBJ70CA | NP | د.ب. | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 5.31 | 5 |
| SMBJ75A | SMBJ75CA | الـ NR | الـ DR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 4.96 | 5 |
| SMBJ78A | SMBJ78CA | NT | DT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 4.76 | 5 |
| SMBJ80A | SMBJ80CA | الملاحظة | DB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 4.63 | 5 |
| SMBJ85A | SMBJ85CA | NV | DV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 4.38 | 5 |
| SMBJ90A | SMBJ90CA | NX | DX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 4.11 | 5 |
| SMBJ100A | SMBJ100CA | نيوزيلندا | منطقة التواجد | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 3.70 | 5 |
| SMBJ110A | SMBJ110CA | PE | EE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 3.39 | 5 |
| SMBJ120A | SMBJ120CA | PG | إيه جي | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 3.11 | 5 |
| SMBJ130A | SMBJ130CA | PK | إيك | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 2.87 | 5 |
| SMBJ140A | SMBJ140CA | PB | إيه بي | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 2.65 | 5 |
| SMBJ150A | SMBJ150CA | رئيس الوزراء | إم | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 2.47 | 5 |
| SMBJ160A | SMBJ160CA | PP | البرلمان الأوروبي | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 2.32 | 5 |
| SMBJ170A | SMBJ170CA | العلاقات العامة | الطوارئ | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 2.18 | 5 |
| SMBJ180A | SMBJ180CA | PT | ET | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 2.06 | 5 |
| SMBJ190A | SMBJ190CA | PV | الكهرباء | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | PW | إيه دبليو | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
| SMBJ220A | SMBJ220CA | PX | EX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.69 | 5 |
| SMBJ250A | SMBJ250CA | PZ | إيز | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 1.48 | 5 |
| SMBJ300A | SMBJ300CA | التعزيز الكمي | FE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 1.23 | 5 |
| SMBJ350A | SMBJ350CA | المقر | FG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 1.06 | 5 |
| SMBJ400A | SMBJ400CA | كيو كيه | FK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.93 | 5 |
| SMBJ440A | SMBJ440CA | QM | FM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.84 | 5 |
ملاحظات:
1.1الإضافة "A" تعني جهاز معدل تخفيف بنسبة 5%
2.2إضافة اللاحقة "CA" بعد رقم الجزء لتحديد الأجهزة ثنائية الاتجاه.
3.3بالنسبة للأجهزة ثنائية الاتجاه التي تحتوي على VRمن 10 فولت وأقل من ذلك، IRالحد هو مضاعف.
الخصائص:
لتطبيقات مثبتة على السطح من أجل تحسين مساحة اللوحة
تسرب منخفض
الوحدة الوحيدة والثنائية الاتجاه
وصلات زجاجية مساوية
الحثية المنخفضة
القدرة الممتازة على الضغط
600 واط قدرة الطاقة القصوى عند 10 × 1000μs شكل موجة معدل تكرار (دورة العمل):0.01%
وقت الاستجابة السريع: عادة أقل من 1.0s من 0 فولت إلى VBRدقيقة
نموذجيRأقل من 5μA فوق 12V.
لحام درجة حرارة عالية: 260 درجة مئوية / 40 ثانية في المحطات
معامل الحرارة القصوى النموذجي ΔVBR= 0.1% × VBR@25°C× ΔT
الحزمة البلاستيكية لديها المختبر التأمين 94V-0
القصدير الميت خال من الرصاص
خالية من الهالوجين ومتوافقة مع RoHS
وضع الفشل النموذجي هو قصير من الجهد المحدد أو التيار
يتم إجراء اختبار الشارب على أساس JEDEC JESD201A حسب الجدول 4a و 4c
IEC-61000-4-2 ESD 15kV ((الهواء) ، 8kV (التواصل)
حماية ESD لخطوط البيانات وفقًا لمعيار IEC 61000-4-2 (IEC801-2)
حماية EFT لخطوط البيانات وفقًا لمعيار IEC 61000-4-4 (IEC801-4)
التطبيقات:
أجهزة TVS مثالية لحماية واجهات الإدخال / الإخراج وحافلة VCC والدوائر الضعيفة الأخرى المستخدمة في تطبيقات الاتصالات والكمبيوتر والصناعية والإلكترونية الاستهلاكية.
| المعلم | الرمز | القيمة | الوحدة |
| تسرب طاقة النبضات القصوى مع شكل موجة 10/1000μs (الشكل 1) ((الملاحظة 1) ، (الملاحظة 2) | (ب)PPم | 600 | واط |
| التيار النبضي الذروة مع شكل موجة 10/1000μs. | أناPP | انظر الجدول التالي | آمبرات |
| تشتيت الطاقة على حوض الحرارة اللانهائي عند T(ل)= 75 درجة مئوية | (ب)M(AV) | 5.0 | واط |
| ذروة تيار الموجة الأمامية، 8.3ms موجة نصف الجانبية المفردة (ملاحظة 3) | أناFSM | 100 | آمبرات |
| حد أقصى لجهد التوجه الأمامي اللحظي عند 25A للأحادي الاتجاه فقط (ملاحظة 4) | VF | 3.5/5.0 | الجهد |
| نقطة التشغيل ومدى درجة حرارة التخزين. | Tج، TSTG | -55 إلى +150 | °C |
|
ملاحظات: 1نبضات التيار غير المتكررة، حسب الشكل 3 ويتم تحديدها فوق Tأ= 25 درجة مئوية في الشكل 2. 2مثبت على 5.0mm × 5.0mm (0.03mm سميكة) أسطوانات النحاس إلى كل محطة. 3. 8.3ms موجة نصف سينسية واحدة ، أو موجة مربعة معادلة ، دورة العمل = 4 نبضات في الدقيقة كحد أقصى. 4. VF< 3.5 فولت لـ VBR< 200 فولت و VF< 6.5 فولت لـ VBR> 201 فولت |
|||
