مع نطاق درجة حرارة التقاطع التشغيلي من -55°C إلى +150°C ونطاق درجة حرارة التخزين من -55°C إلى +150°C،هذا الديود هو موثوق به للغاية ويمكن أن تتحمل درجات الحرارة القصوى دون أن تفقد وظائفهايحتوي على أقصى عجلة عكسية متكررة من 200 فولت ، مما يجعلها مناسبة للاستخدام في تصاميم دائرة مختلفة.
ثنائي الحاجز (شوتكي) لدينا لديه تيار تسرب عكسي 30 ميكرو أم في VRRM مما يضمن أداء و كفاءة مثاليةمما يجعلها خيار مثالي لتطبيقات التيار المتزايدهذا الديود مثالي للاستخدام في مختلف التطبيقات الإلكترونية، بما في ذلك مصادر الطاقة، المنظمات الجهد، ومحولات DC-DC.
بالإضافة إلى ذلك ، يحتوي هذا الديود على تصنيف سعة التقاطع النموذجي 85pF عند VR = 0V ، مما يجعله خيارًا ممتازًا للاستخدام في الدوائر التي تتطلب التبديل عالي السرعة وانخفاض الضوضاء.إنه جهاز نصف موصل متعدد الاستخدامات وموثوق به ويمكن استخدامه في مجموعة واسعة من التطبيقات الإلكترونية.
ثنائي الحاجز شوتكي هو جهاز أشباه الموصلات الذي هو عنصر أساسي في مختلف تصاميم الدوائر.وهي موثوقة للغاية ويمكن أن تتحمل درجات الحرارة الشديدة دون أن تفقد وظائفهاهذا الديود لديه أقصى ارتفاع متكرر في الجهد العكسي من 200 فولت، وتردد التيار التسرب من 30μA في VRRM، ومتوسط التيار المبرر من 1A،مما يجعلها مثالية لتطبيقات التيار الكبير للأمامبالإضافة إلى ذلك ، لديها تصنيف سعة التقاطع النموذجي 85pF عند VR = 0V ، مما يجعلها خيارًا ممتازًا للاستخدام في الدوائر التي تتطلب تبديلًا عالي السرعة وضوضاء منخفضة.
| سمة المنتج | القيمة |
|---|---|
| أقصى فولتاج للأمام عند IF=1A | 0.85 فولت |
| تصنيف سعة التقاطع النموذجية عند VR = 0V | 85pF |
| متوسط التيار المصلح | 1A |
| تيار التسرب العكسي في VRRM | 30μA |
| نطاق درجة حرارة نقطة التقاطع والدرجة الحرارية للتخزين | -55 إلى +150 درجة مئوية |
| الجهد العكسي القصوى المتكررة | 200 فولت |
| حد أقصى لجهد RMS | 140 فولت |
| حد أقصى لجهد حجب التيار المباشر | 200 فولت |
يظهر هذا الجدول المعلمات التقنية لمصلح حاجز شوتكي المثبت على السطح. لديه أقصى فولتشية إلى الأمام عند IF = 1A من 0.85V ، وتقييم سعة التقاطع النموذجي عند VR = 0V من 85pF ،متوسط التيار المصلح 1A، تيار تسرب عكسي عند VRRM من 30μA ، درجة حرارة التقاطع التشغيلي ومجموعة درجة حرارة التخزين من -55 إلى + 150 درجة مئوية ، أقصى فولتاج عكسي ذروة متكررة من 200 فولت ،طاقة RMS القصوى 140 فولت، و أقصى فولتاج حجب متردد 200 فولت.

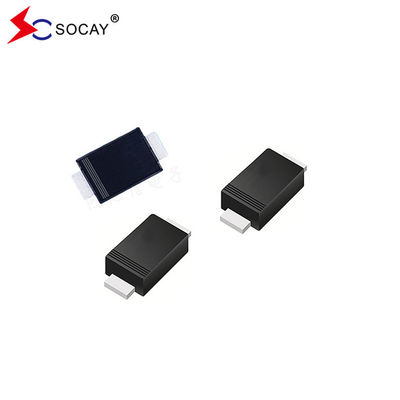

ثنائي الحاجز شوتكي SBD120D1 هو ثنائي مُستقيم جسر تم تصميمه للتعامل مع متوسط التيار المُستقيم من 1A. لديه تصنيف سعة التقاطع النموذجية من 85pF عند VR = 0V ،مما يجعلها مناسبة للتطبيقات التي تتطلب سرعات التبديل السريعةهذا المكون الإلكتروني للديود يمكن أن يعمل في نطاق واسع من درجات الحرارة من -55 إلى + 150 درجة مئوية، مما يجعله مثالي للاستخدام في البيئات القاسية.
الحد الأقصى للجهد العكسي للقمة المتكررة للديود الحاجز SBD120D1 Schottky هو 200V ، ولديه تيار تسرب عكسي يبلغ 30μA في VRRM.هذا يجعله خيارًا موثوقًا للتطبيقات التي تتطلب تصحيح الجهد العالي وتيار تسرب منخفض.
يستخدم الديود الحاجز SBD120D1 Schottky عادة في تطبيقات مختلفة ، بما في ذلك مصادر الطاقة ومشغلات البطارية ومحكمات الجهد ومحولات DC-DC.كما أنه مناسب للاستخدام في مكبرات الصوت، أجهزة الكشف عن الراديو الراديوي، والمخلطات.
بشكل عام ، ثنائي أكسيد الحاجز SBD120D1 Schottky هو ثنائي أكسيد الحاجز الإلكتروني عالي الجودة الذي يوفر أداءً موثوقًا ومجموعة واسعة من التطبيقات.شهاداتها وتصنيعها الفعال من حيث التكلفة تجعلها خيارًا مثاليًا للمصنعين الذين يبحثون عن مكون إلكتروني للديودات موثوق به وفعال من حيث التكلفة.
- مكان المنشأ: شينشن، الصين
- شهادة: REACH، RoHS، ISO
- الحد الأدنى للكمية: 3000 PCS / REEL
- تفاصيل التعبئة والتغليف: لكل 7 بوصة من البلاستيك
- أقصى ذروة متكررة عكسية: 200 فولت
- أقصى فولت ريمس: 140 فولت
- درجة حرارة التشغيل ودرجة حرارة التخزين: -55 إلى +150 درجة مئوية
- تصنيف عيار سعة التقاطع النموذجي عند VR = 0V: 85pF
- تيار تسرب عكسي عند VRRM: 30μA
هذا المنتج هو أشباه الموصلات والديودات الكهربائية
س: ما هو اسم العلامة التجارية لهذا المنتج؟
الجواب: اسم العلامة التجارية لهذا المنتج هو سوكاي.
س: ما هو رقم نموذج هذا الديود الحاجز Socay Schottky؟
ج: رقم نموذج هذا المنتج هو SBD120D1.
س: أين يتم تصنيع هذا الديود الحاجز سوكاي شوتكي؟
الجواب: هذا المنتج مصنع في شنتشن، الصين.
س: ما هي الشهادات التي يمتلكها هذا الديود الحاجز Socay Schottky؟
ج: هذا المنتج لديه الشهادات التالية: REACH، RoHS، و ISO.
س: ما هو الحد الأدنى لكمية الطلب لهذا الديود الحاجز Socay Schottky؟
ج: الحد الأدنى لكمية الطلب لهذا المنتج هو 3000PCS / REEL.
س: كيف يتم تعبئة هذا الديود الحاجز Socay Schottky؟
الجواب: هذا المنتج معبأ على بطاقة بلاستيكية
